Punktdiagramm und Punkte einkreisen



River
Forum-Newbie
Forum-Newbie

Beiträge: 1
Anmeldedatum: 22.01.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.01.2020, 18:11     Titel: Punktdiagramm und Punkte einkreisen
  Antworten mit Zitat
Hallo,

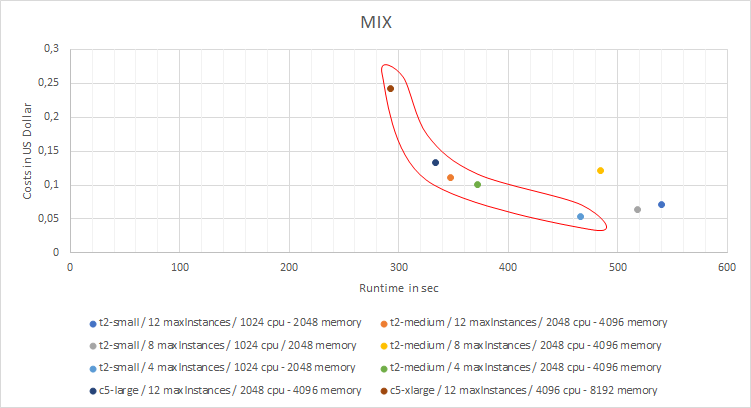

ich bräuchte Hilfe, wie man ein Punktdiagram erstellt, in welchem einige Punkte eingekreist sind. Auf dem Bild seht ihr, was ich meine (gemacht in Excel). Könnt ihr mir da helfen oder ein online tool empfehlen, mit dem man das erstellen kann?



Danke schon mal

 Beschreibung:

Download
 Dateiname:  diagramm.png
 Dateigröße:  20.48 KB
 Heruntergeladen:  10 mal
Private Nachricht senden Benutzer-Profile anzeigen

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.01.2020, 18:16     Titel:
  Antworten mit Zitat
Wie hänge ich ein Bild an meine Frage?

Dafür eignet sich pgfplots.

Stefan Kottwitz
Admin
Admin


Beiträge: 1972
Anmeldedatum: 07.07.08
Wohnort: Hamburger Netzwerk-Spezialist
Version: TeX Live 2019
     Beitrag Verfasst am: 23.01.2020, 15:50     Titel:
  Antworten mit Zitat
Ich habe das Bild oben mal als Anhang eingefügt, damit man nicht eine externe Seite besuchen muss, die dem Besucher Werbung zeigt.

Stefan
Private Nachricht senden Benutzer-Profile anzeigen

Bartman
Forum-Meister
Forum-Meister


Beiträge: 2041
Anmeldedatum: 16.07.09
Wohnort: Hessische Provinz
Version: ---
     Beitrag Verfasst am: 23.01.2020, 16:53     Titel:
  Antworten mit Zitat
Für die Kennzeichnung der ausgewählten Punkte gibt es verschiedene Möglichkeiten.

Das folgende Beispiel zeigt eine einfach gehaltene Variante:

Code
\documentclass{standalone}
\usepackage{pgfplots}

\pgfplotsset{compat=1.16}

\begin{document}
\begin{tikzpicture}
\begin{axis}[
    ymin=0, ymax=9,
    xmin=0, xmax=9,
    only marks
]
\addplot table {
    1 8
    1.5 5
    2 3
    3 2
    5 1
    6 4
    7 1.5
    8 1.7
};
\draw [
    double distance=7mm,
    thick,
    line join=round,
    line cap=round,
    red
]
    (1,8) -- (1.5,5) -- (2,3) -- (3,2) -- (5,1)
;
\end{axis}
\end{tikzpicture}
\end{document}


Wenn das nicht reicht, dann solltest Du die Antworten des Themas Highlight a group of nodes in a tikz tree lesen.
