von pauabaer » Do 12. Nov 2015, 17:02
Also ersteres werde ich anders lösen. Werde nur einen Eintrag in einer anderen Farbe machen. Soweit so gut..
Für das integrieren beider Diagramme als Subfigures habe ich folgendes Minimalbeispiel:
\documentclass[
paper=A4, % A4 Seite
pagesize=auto, % Setzen der korrektern Papiergröe für Ausgabemedien
fontsize=11pt, % Schriftgröße
BCOR=12mm, % Bindekorrektur: bei Buch normalerweise 12mm
twoside=false, % Layout für beidseitigen Druck
headsepline, % Kopfzeile mit horizontaler Liniel
toc=listof, % Tabellen/Abbildungs-Verzeichnisse im Inhaltsverzeichnis aufführen
toc=bibliography, % Literaturverzeichnis im Inhaltsverzeichnis ohne Nummer (mit Nummer: bibliographynumbered)
toc=chapterentrywithdots, % punktierte Linie bei Kapiteln, alternativ toc=chapterentrywithoutdots
toc=sectionentrywithdots, % punktierte Linie bei Sections, alternativ toc=sectionentrywithoutdots
headings=normal, % kleinere Überschriften + Abstände vor und nach Kapitelüberschriften
parskip=half, % Absatzeinzug (Standard), half: kein Einzug, Halber Zeilenabstand, ...
captions=tableheading, % korrekte Abstände bei Tabellenüberschriften
]{scrbook} % aus Komascript für Bücher
%%%%%%%%%% Sprache und Schriftbild %%%%%%%%%%
%\usepackage{ucs} % wofür ist das?
\usepackage[ngerman]{babel} % deutschsprachig, silbentrennung
\usepackage[utf8]{inputenc} % Eingabe von Sonderzeichen
\usepackage[T1]{fontenc} % Schriftkodierung, Silbentrennung für Wörter mit Umlauten
\usepackage{lmodern} % ändert die Standardschriftart zu Latin Modern
\addtokomafont{disposition}{\rmfamily} % Einheitliche Schriftart
\usepackage{microtype} % bessere Umbruchpunkte, verändert Buchstabenbreite um bis zu 2% bzw mit [stretch=10] 1%
\usepackage{setspace} % Zeilenabstand
\onehalfspacing % 1,5 Zeilen
%\setstretch{1,2381} % 1,3 Zeilen
\usepackage{xspace} % Korrigiert Leerzeichen
%%%%%%%%%% Seitenlayout %%%%%%%%%%
\usepackage[left=30mm,right=21mm,top=32mm,bottom=38mm]{geometry}
\usepackage[headsepline]{scrpage2} % Kopf- und Fußzeilen
\clearscrheadfoot % löscht alle bisherigen Kopf- und Fußzeilen
\pagestyle{scrheadings} % Seitenstil scrheadings verwenden
\renewcommand*{\chapterheadstartvskip}{\vspace*{-40pt}} % Abstand: Oberkante - Kapitelüberschrift
\ihead{\leftmark} % setzt Kopfzeile (chapterangabe)
\ofoot[-\,\pagemark\,-]{-\,\pagemark\,-} % setzt Fußzeile [] -> chapterseiten; {} -> alle anderen Seiten
\usepackage{chngcntr} % Fortlaufende Nummerierung
\counterwithout{footnote}{chapter} % Fortlaufende Fußnoten
\counterwithout{figure}{chapter} % Fortlaufende Abbildungen
\counterwithout{table}{chapter} % Fortlaufende Tabellen
\usepackage{ellipsis} % Korrigiert den Weißraum um Auslassungspunkte
%%%%%%%%%%% Gleitobjekte: Abbildungen / Diagramme %%%%%%%%%%%%%
\usepackage[margin=10pt,font=small,labelfont=bf,labelsep=endash]{caption} % Abbildungsbezeichnung
\renewcommand{\figurename}{Abbildung} % Abbildung statt figure
\usepackage{graphicx} % Einbinden von Grafiken
\graphicspath{ {02_Abbildungen/} }
\usepackage{subcaption} % ermöglicht Einzelbidbezeichnung
\usepackage{wrapfig} % Grafik in Umgebung einbeten
\usepackage{pgfplots} % Paket für Diagramme
\pgfplotsset{compat=newest,
/pgf/number format/.cd, use comma}
\pgfplotscreateplotcyclelist{mylist}{%
black,mark=*\\%
every mark/.append style={fill=black!100!black},mark=square*\\%
black, dashed, every mark/.append style={fill=black!100!black},mark=*\\%
black, dashed, every mark/.append style={fill=black!100!black},mark=square*\\%
}
\usepackage{tikz} % ermöglicht die Gestaltung eigener Grafiken/ Abbildungen/ Diagramme
%%%%%%%%%% Mathe %%%%%%%%%%
\usepackage{amsmath} % Mathemodus
\usepackage{amssymb} % Symbole, Sonderzeichen
\usepackage{siunitx} % commands like \num for typesetting numbers in all sorts of ways and \si for units (\SI{10}{\hertz})
\begin{document}
\begin{figure}[!h]
\centering
\begin{subfigure}[b]{0.53\linewidth}
\centering
\begin{tikzpicture}
\begin{axis}[node font=\normalsize,
height=1.3*\axisdefaultheight,
width=\axisdefaultwidth,
xbar,
axis x line=none,
%axis y line=left,
ylabel=Metallseifendosierung in \%,
y axis line style = { opacity = 00 },
tickwidth = 0pt,
enlarge y limits = 0.5,
enlarge x limits = 0.02,
%symbolic y coords = {0, 0.5, 1},
ytick=data, % verringert die vier Einträge auf zwei
nodes near coords,
reverse legend,
legend style={
draw=none,
legend cell align=left,
at={(1,1)},
xshift=0cm,
yshift=-2cm,
anchor=west
}
]
\addplot [fill=white] coordinates { ( 312,0) (52,0.5) (74,1) };
\addplot [fill=gray!40] coordinates { ( 312,0) (91,0.5) (93,1) };
\addplot [fill=gray] coordinates { ( 312,0) (79,0.5) (82,1) };
\addplot [fill=black!85] coordinates { (312,0) ( 195,0.5) ( 76,1)}; % Änderung der Füllfarbe
\legend{LIGAPHOB ZN101 Plus, LIGA Calciumstearat 860, Zinkstearat 101, LIGAPHOB ZN 502}
\end{axis}
\end{tikzpicture}
\caption{Druckfestigkeit bei 2\%-iger Wirkstoff-\newline dosierung}
\label{fig:WAOberfl}
\end{subfigure}
\hfil
\begin{subfigure}[b]{0.46\linewidth}
\centering
\begin{tikzpicture}
\begin{axis}[
height=1.3*\axisdefaultheight,
width=\axisdefaultwidth,
xbar,
axis x line=none,
%axis y line=left,
%ylabel=Metallseifendosierung in \%,
y axis line style = { opacity = 00 },
tickwidth = 0pt,
enlarge y limits = 0.5,
enlarge x limits = 0.02,
%symbolic y coords = {0, 0.5, 1},
ytick=data, % verringert die vier Einträge auf zwei
nodes near coords,
% reverse legend,
% legend style={
% draw=none,
% legend cell align=left,
% at={(1,1)},
% xshift=0cm,
% yshift=-2cm,
% anchor=west
% }
]
\addplot [fill=white] coordinates { ( 358,0) (189,0.5) (148,1) };
\addplot [fill=gray!40] coordinates { ( 358,0) (212,0.5) (222,1) };
\addplot [fill=gray] coordinates { ( 358,0) (192,0.5) (179,1) };
\addplot [fill=black!85] coordinates { (358,0) ( 189,0.5) ( 171,1)}; % Änderung der Füllfarbe
%\legend{LIGAPHOB ZN101 Plus, LIGA Calciumstearat 860, Zinkstearat 101, LIGAPHOB ZN 502}
\end{axis}
\end{tikzpicture}
\caption{Druckfestigkeit bei 4\%-iger Wirkstoff-\newline dosierung}
\label{fig:WA5mm}
\end{subfigure}
\caption[Druckfestigkeiten von silanbasierten Proben im Vergleich]{Druckfestigkeiten von silanbasierten Proben im Vergleich}
\label{fig:MetallseifenWA}
\end{figure}
\end{document}
- Die Legende sollte oberhalb mittig sein, genau.
- Zudem stört mich noch das die Zahlen der untersten Balken rechts über den Rand ragen.
- könnte ich auf die y-Achsen-Bezeichnungen (symbolic y coords) verzichten..
Ist das zu realisieren?
Gruß
pauabaer
- Dateianhänge
-

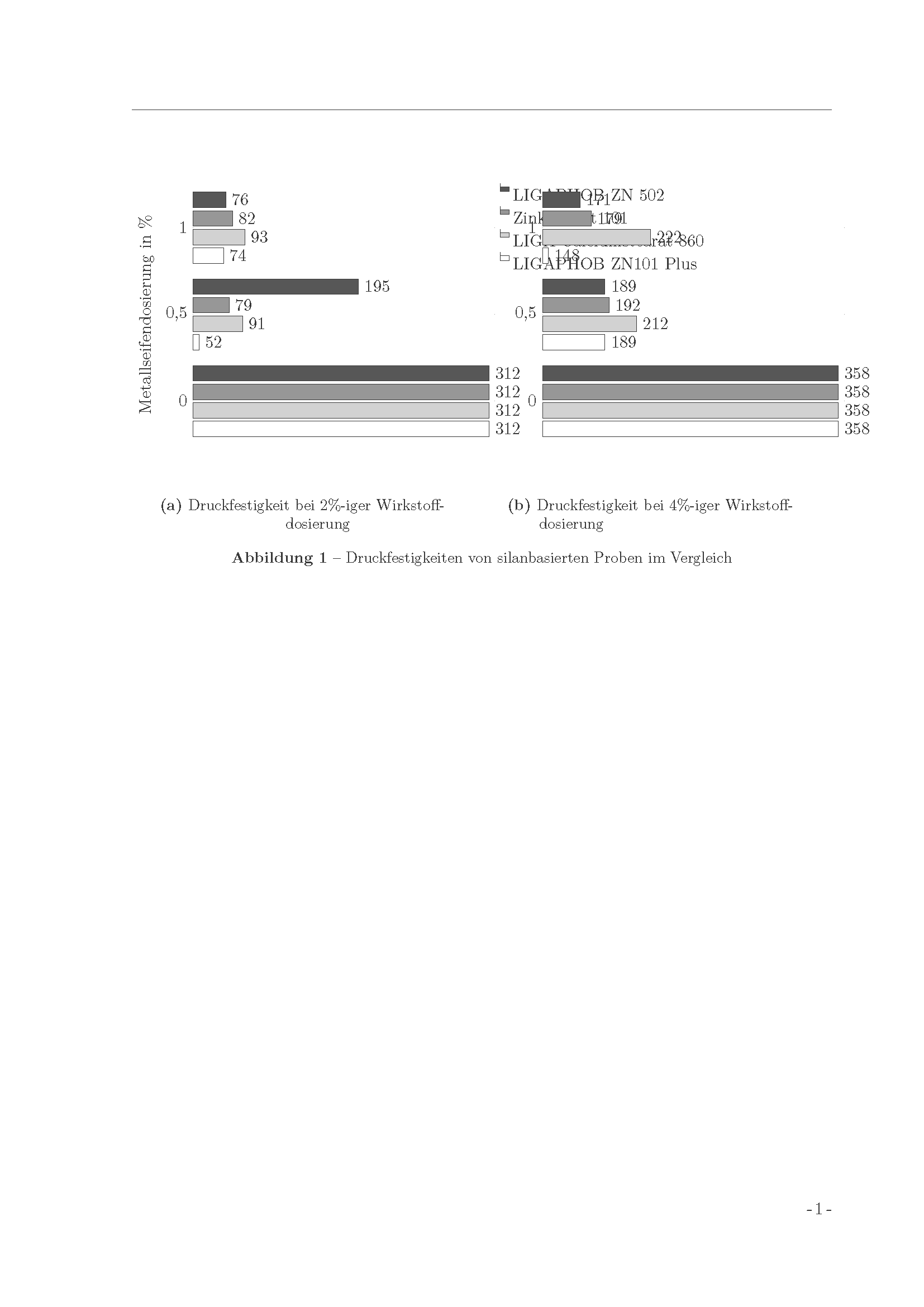

- Metallseifen_WA_nebeneinander.png (20.6 KiB) 2148 mal betrachtet
Also ersteres werde ich anders lösen. Werde nur einen Eintrag in einer anderen Farbe machen. Soweit so gut..
Für das integrieren beider Diagramme als Subfigures habe ich folgendes Minimalbeispiel:
[code]
\documentclass[
paper=A4, % A4 Seite
pagesize=auto, % Setzen der korrektern Papiergröe für Ausgabemedien
fontsize=11pt, % Schriftgröße
BCOR=12mm, % Bindekorrektur: bei Buch normalerweise 12mm
twoside=false, % Layout für beidseitigen Druck
headsepline, % Kopfzeile mit horizontaler Liniel
toc=listof, % Tabellen/Abbildungs-Verzeichnisse im Inhaltsverzeichnis aufführen
toc=bibliography, % Literaturverzeichnis im Inhaltsverzeichnis ohne Nummer (mit Nummer: bibliographynumbered)
toc=chapterentrywithdots, % punktierte Linie bei Kapiteln, alternativ toc=chapterentrywithoutdots
toc=sectionentrywithdots, % punktierte Linie bei Sections, alternativ toc=sectionentrywithoutdots
headings=normal, % kleinere Überschriften + Abstände vor und nach Kapitelüberschriften
parskip=half, % Absatzeinzug (Standard), half: kein Einzug, Halber Zeilenabstand, ...
captions=tableheading, % korrekte Abstände bei Tabellenüberschriften
]{scrbook} % aus Komascript für Bücher
%%%%%%%%%% Sprache und Schriftbild %%%%%%%%%%
%\usepackage{ucs} % wofür ist das?
\usepackage[ngerman]{babel} % deutschsprachig, silbentrennung
\usepackage[utf8]{inputenc} % Eingabe von Sonderzeichen
\usepackage[T1]{fontenc} % Schriftkodierung, Silbentrennung für Wörter mit Umlauten
\usepackage{lmodern} % ändert die Standardschriftart zu Latin Modern
\addtokomafont{disposition}{\rmfamily} % Einheitliche Schriftart
\usepackage{microtype} % bessere Umbruchpunkte, verändert Buchstabenbreite um bis zu 2% bzw mit [stretch=10] 1%
\usepackage{setspace} % Zeilenabstand
\onehalfspacing % 1,5 Zeilen
%\setstretch{1,2381} % 1,3 Zeilen
\usepackage{xspace} % Korrigiert Leerzeichen
%%%%%%%%%% Seitenlayout %%%%%%%%%%
\usepackage[left=30mm,right=21mm,top=32mm,bottom=38mm]{geometry}
\usepackage[headsepline]{scrpage2} % Kopf- und Fußzeilen
\clearscrheadfoot % löscht alle bisherigen Kopf- und Fußzeilen
\pagestyle{scrheadings} % Seitenstil scrheadings verwenden
\renewcommand*{\chapterheadstartvskip}{\vspace*{-40pt}} % Abstand: Oberkante - Kapitelüberschrift
\ihead{\leftmark} % setzt Kopfzeile (chapterangabe)
\ofoot[-\,\pagemark\,-]{-\,\pagemark\,-} % setzt Fußzeile [] -> chapterseiten; {} -> alle anderen Seiten
\usepackage{chngcntr} % Fortlaufende Nummerierung
\counterwithout{footnote}{chapter} % Fortlaufende Fußnoten
\counterwithout{figure}{chapter} % Fortlaufende Abbildungen
\counterwithout{table}{chapter} % Fortlaufende Tabellen
\usepackage{ellipsis} % Korrigiert den Weißraum um Auslassungspunkte
%%%%%%%%%%% Gleitobjekte: Abbildungen / Diagramme %%%%%%%%%%%%%
\usepackage[margin=10pt,font=small,labelfont=bf,labelsep=endash]{caption} % Abbildungsbezeichnung
\renewcommand{\figurename}{Abbildung} % Abbildung statt figure
\usepackage{graphicx} % Einbinden von Grafiken
\graphicspath{ {02_Abbildungen/} }
\usepackage{subcaption} % ermöglicht Einzelbidbezeichnung
\usepackage{wrapfig} % Grafik in Umgebung einbeten
\usepackage{pgfplots} % Paket für Diagramme
\pgfplotsset{compat=newest,
/pgf/number format/.cd, use comma}
\pgfplotscreateplotcyclelist{mylist}{%
black,mark=*\\%
every mark/.append style={fill=black!100!black},mark=square*\\%
black, dashed, every mark/.append style={fill=black!100!black},mark=*\\%
black, dashed, every mark/.append style={fill=black!100!black},mark=square*\\%
}
\usepackage{tikz} % ermöglicht die Gestaltung eigener Grafiken/ Abbildungen/ Diagramme
%%%%%%%%%% Mathe %%%%%%%%%%
\usepackage{amsmath} % Mathemodus
\usepackage{amssymb} % Symbole, Sonderzeichen
\usepackage{siunitx} % commands like \num for typesetting numbers in all sorts of ways and \si for units (\SI{10}{\hertz})
\begin{document}
\begin{figure}[!h]
\centering
\begin{subfigure}[b]{0.53\linewidth}
\centering
\begin{tikzpicture}
\begin{axis}[node font=\normalsize,
height=1.3*\axisdefaultheight,
width=\axisdefaultwidth,
xbar,
axis x line=none,
%axis y line=left,
ylabel=Metallseifendosierung in \%,
y axis line style = { opacity = 00 },
tickwidth = 0pt,
enlarge y limits = 0.5,
enlarge x limits = 0.02,
%symbolic y coords = {0, 0.5, 1},
ytick=data, % verringert die vier Einträge auf zwei
nodes near coords,
reverse legend,
legend style={
draw=none,
legend cell align=left,
at={(1,1)},
xshift=0cm,
yshift=-2cm,
anchor=west
}
]
\addplot [fill=white] coordinates { ( 312,0) (52,0.5) (74,1) };
\addplot [fill=gray!40] coordinates { ( 312,0) (91,0.5) (93,1) };
\addplot [fill=gray] coordinates { ( 312,0) (79,0.5) (82,1) };
\addplot [fill=black!85] coordinates { (312,0) ( 195,0.5) ( 76,1)}; % Änderung der Füllfarbe
\legend{LIGAPHOB ZN101 Plus, LIGA Calciumstearat 860, Zinkstearat 101, LIGAPHOB ZN 502}
\end{axis}
\end{tikzpicture}
\caption{Druckfestigkeit bei 2\%-iger Wirkstoff-\newline dosierung}
\label{fig:WAOberfl}
\end{subfigure}
\hfil
\begin{subfigure}[b]{0.46\linewidth}
\centering
\begin{tikzpicture}
\begin{axis}[
height=1.3*\axisdefaultheight,
width=\axisdefaultwidth,
xbar,
axis x line=none,
%axis y line=left,
%ylabel=Metallseifendosierung in \%,
y axis line style = { opacity = 00 },
tickwidth = 0pt,
enlarge y limits = 0.5,
enlarge x limits = 0.02,
%symbolic y coords = {0, 0.5, 1},
ytick=data, % verringert die vier Einträge auf zwei
nodes near coords,
% reverse legend,
% legend style={
% draw=none,
% legend cell align=left,
% at={(1,1)},
% xshift=0cm,
% yshift=-2cm,
% anchor=west
% }
]
\addplot [fill=white] coordinates { ( 358,0) (189,0.5) (148,1) };
\addplot [fill=gray!40] coordinates { ( 358,0) (212,0.5) (222,1) };
\addplot [fill=gray] coordinates { ( 358,0) (192,0.5) (179,1) };
\addplot [fill=black!85] coordinates { (358,0) ( 189,0.5) ( 171,1)}; % Änderung der Füllfarbe
%\legend{LIGAPHOB ZN101 Plus, LIGA Calciumstearat 860, Zinkstearat 101, LIGAPHOB ZN 502}
\end{axis}
\end{tikzpicture}
\caption{Druckfestigkeit bei 4\%-iger Wirkstoff-\newline dosierung}
\label{fig:WA5mm}
\end{subfigure}
\caption[Druckfestigkeiten von silanbasierten Proben im Vergleich]{Druckfestigkeiten von silanbasierten Proben im Vergleich}
\label{fig:MetallseifenWA}
\end{figure}
\end{document}
[/code]
- Die Legende sollte oberhalb mittig sein, genau.
- Zudem stört mich noch das die Zahlen der untersten Balken rechts über den Rand ragen.
- könnte ich auf die y-Achsen-Bezeichnungen (symbolic y coords) verzichten..
Ist das zu realisieren?
Gruß
pauabaer
