von **Bartman** » Fr 28. Dez 2018, 19:36

Lies die Abschnitte 6.1 und 6.2 der Dokumentation von subcaption.

von **Fedex998** » Fr 28. Dez 2018, 19:33

Okey cool das das so einfach gegangen ist.
Danke!!!
wie kann ich nun in der großen Bildbeschriftung das (a) so anzeigen lassen? mit \ref{} zeigt es mir "1a" an.

Danke im Vorraus!

von **Bartman** » Fr 28. Dez 2018, 19:31

Wie hänge ich ein Bild an meine Frage?


Lade subcaption und ersetze die \caption-Befehle in den minipage-Umgebungen durch \subcaption-Befehle.

\documentclass[fontsize=12pt]{scrartcl}

\usepackage[utf8]{inputenc}
\usepackage[T1]{fontenc}
\usepackage[ngerman]{babel}
\usepackage[demo]{graphicx}
\usepackage{subcaption}% caption ersetzt

%================================Packages==================================%
\begin{document}
\begin{figure}[htb]
\centering
   \begin{minipage}[t]{0.45\textwidth}
      \centering
      \includegraphics[width=0.8\textwidth]{Electronic_Board.jpg}
      \subcaption{Electronic Board}% <- geändert
      \label{fig:Electronic Board}
   \end{minipage}
\hfill
   \begin{minipage}[t]{0.45\textwidth}
      \centering
      \includegraphics[width=0.6\textwidth]{Multimeter.jpg}
      \subcaption{Multimeter}% <- geändert
      \label{fig:Multimeter}
   \end{minipage}
   \caption{Gemeinsame Bildunterschrift}
\end{figure}
\end{document}

von **Fedex998** » Fr 28. Dez 2018, 19:02

Hallo alle zusammen!!

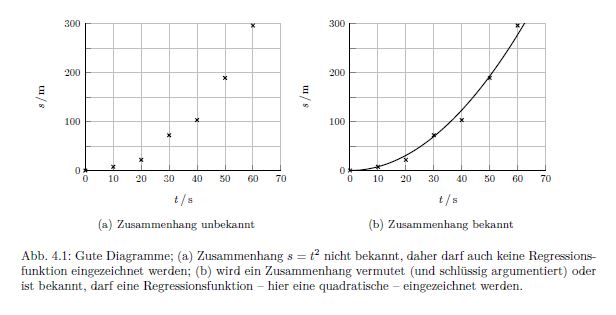

Ich würde gerne, dass meine Bilder wie in der angehängten Bilddatei angezeigt werden.

Ich habe das Problem, dass mir bei meinen "Unterbeschriftungen" auch "Abbildung" sofort dazuschreibt. Wie schaffe ich es, dass es wie in der angehängten Bilddatei aussieht.

Vielen Dank im Vorraus!!!

\documentclass[a4paper,12pt]{scrartcl}		%Art des Textes

\usepackage[utf8]{inputenc} 				%Eingabecodierung
\usepackage[T1]{fontenc}					%Ausgabeentcoding
\usepackage[ngerman]{babel} 				%Deutsche Einstellungen

\usepackage{graphicx}						%Grafik Packet
\usepackage{caption}						%Bildbeschreibung

%================================Packages==================================%
\begin{document}

\begin{figure}[htb]
\centering
	\begin{minipage}[t]{0.45\textwidth}
		\centering
		\includegraphics[width=0.8\textwidth]{Electronic_Board.jpg}
		\caption{Electronic Board}
		\label{fig:Electronic Board}
	\end{minipage}
\hfill
	\begin{minipage}[t]{0.45\textwidth}
		\centering
		\includegraphics[width=0.6\textwidth]{Multimeter.jpg}
		\caption{Multimeter}
		\label{fig:Multimeter}
	\end{minipage}
	\caption{Gemeinsame Bildunterschrift}
\end{figure}

\end{document}
