TikZ / Problem mit opacity

[Peter2]

Hallo, ich habe ein Problem mit TikZ und dem Befehl "opacity". Wenn ich bei einem Objekt mit dem Befehl die Deckkraft verändere, verblassen alle Farben im gesamten Dokument (siehe Bild). Auch die Schriftfarbe ist von diesem Effekt betroffen. Merkwürdig ist auch, dass auf einigen Seiten der Text noch richtig schwarz ist. Komplett verwirrt bin ich da dieser Effekt sogar in der Dokumentation des Packages auftritt. pgfmanual.pdf. Hier ist zum Beispiel der Text auf Seite 2 schwarz und der "schwarze" Text auf den folgenden Seiten leicht gräulich.

Mit diesem Beispiel habe ich das Bild erzeugt:

\documentclass{article}
\usepackage{tikz}

\begin{document}
\begin{tikzpicture}
	\fill [black] (-4,1) rectangle (-3,-1);
	\fill [red] (-3,1) rectangle (-2,-1);
	\node at (-3.5,0) [red] {\Huge 1};
	\node at (-2.5,0) [black] {\Huge 2};
	\node at (-1.5,0) [black] {\Huge 3};
	\fill [black
%		,opacity=.5
		](0,0) circle (1cm);
\end{tikzpicture}
\end{document}

Oben ohne opacity, unten mit:


Hat jemand eine Ahnung woher das Verblassen kommt?

[bloodworks]

Tut mir leid ich kann dein Problem nicht nachvollziehen. Welche Seite impgfmaual meinst du denn.

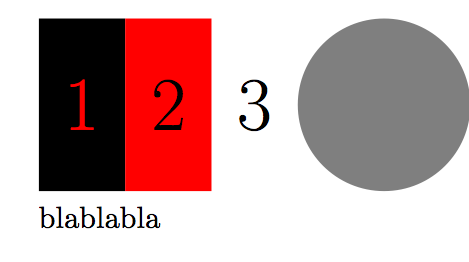

BTW dein BSP erzeugt bei mir dieses Bild

 *File List*
 article.cls    2007/10/19 v1.4h Standard LaTeX document class
  size10.clo    2007/10/19 v1.4h Standard LaTeX file (size option)
    tikz.sty    2010/10/13 v2.10 (rcs-revision 1.76)
     pgf.sty    2008/01/15 v2.10 (rcs-revision 1.12)
  pgfrcs.sty    2010/10/25 v2.10 (rcs-revision 1.24)
everyshi.sty    2001/05/15 v3.00 EveryShipout Package (MS)
  pgfrcs.code.tex
 pgfcore.sty    2010/04/11 v2.10 (rcs-revision 1.7)
graphicx.sty    1999/02/16 v1.0f Enhanced LaTeX Graphics (DPC,SPQR)
  keyval.sty    1999/03/16 v1.13 key=value parser (DPC)
graphics.sty    2009/02/05 v1.0o Standard LaTeX Graphics (DPC,SPQR)
    trig.sty    1999/03/16 v1.09 sin cos tan (DPC)
graphics.cfg    2010/04/23 v1.9 graphics configuration of TeX Live
  pdftex.def    2011/01/28 v0.05d Graphics/color for pdfTeX
  pgfsys.sty    2010/06/30 v2.10 (rcs-revision 1.37)
  pgfsys.code.tex
pgfsyssoftpath.code.tex    2008/07/18  (rcs-revision 1.7)
pgfsysprotocol.code.tex    2006/10/16  (rcs-revision 1.4)
  xcolor.sty    2007/01/21 v2.11 LaTeX color extensions (UK)
   color.cfg    2007/01/18 v1.5 color configuration of teTeX/TeXLive
 pgfcore.code.tex
pgfcomp-version-0-65.sty    2007/07/03 v2.10 (rcs-revision 1.7)
pgfcomp-version-1-18.sty    2007/07/23 v2.10 (rcs-revision 1.1)
  pgffor.sty    2010/03/23 v2.10 (rcs-revision 1.18)
 pgfkeys.sty
 pgfkeys.code.tex
  pgffor.code.tex
    tikz.code.tex
supp-pdf.mkii
pdftexcmds.sty    2010/04/01 v0.9 Utility functions of pdfTeX for LuaTeX (HO)
infwarerr.sty    2010/04/08 v1.3 Providing info/warning/message (HO)
ifluatex.sty    2010/03/01 v1.3 Provides the ifluatex switch (HO)
 ltxcmds.sty    2010/04/26 v1.7 LaTeX kernel commands for general use (HO)
epstopdf-base.sty    2010/02/09 v2.5 Base part for package epstopdf
  grfext.sty    2007/09/30 v1.0 Managing graphics extensions (HO)
kvoptions.sty    2010/02/22 v3.7 Keyval support for LaTeX options (HO)
kvsetkeys.sty    2010/03/01 v1.9 Key value parser (HO)
etexcmds.sty    2010/01/28 v1.3 Prefix for e-TeX command names (HO)
epstopdf-sys.cfg

[Peter2]

Hallo, so ein Bild hätte ich auch erwartet.

Wenn ich die Seite 2 aus der Anleitung anschaue ist der Text schwarz (RGB 0 0 0). Wenn ich mir auf Seite 3 den schwarzen Text genau anschaue ist er leicht gräulich (ca.: RGB 20 20 20).

Das selbe passiert mit meinen erstellten Dokumenten. Wenn ich irgendwo in meinem Dokument den opacity Befehl benutze sind alle Farben im gesamten Dokument leicht verblasst. Nur auf Seiten ohne Farbe (reine Textseiten) wie auch Seite 2 der Anleitung ist der Text wirklich schwarz.

Es scheint mir ein Darstellungsproblem zu sein, bei meinem Kumpel funktioniert es auch richtig und die Manual wird auch richtig angezeigt. Ich benutze den Acrobat Reader 10 (wie mein Kumpel). Voll komisch.

Aber auch wenn es an der Darstellung liegt muss ja definitiv etwas an der Farbinformation anders sein sobald der Befehl opacity bentzt wird (gibt es da verschiedene Formate? kenne mich da nicht aus). Kann man das ausschalten? Es wäre ja schlecht wenn die in der Druckerei das selbe Problem haben und ich dann einen verblassten Ausdruck bekomme.

Gruß
Peter

[Peter2]

Hallo, ich bin es nochmal. Das Problem liegt bei der Darstellung. Habe jetzt SumatraPDF installiert. Wenn ich mit diesem Programm das selbe PDF öffne stimmen die Farben. Leider gibt es aber ein Problem mit dem Befehl "fading".

Habe den Beispielcode abgeändert:

\documentclass{article}
\usepackage{tikz}
\usetikzlibrary{fadings}

\begin{document}
\begin{tikzpicture}
	\fill [black] (-4,1) rectangle (-3,-1);
	\fill [black] (-4,1) rectangle (-3,-1);
	\fill [red] (-3,1) rectangle (-2,-1);
	\node at (-3.5,0.5) [red] {\Huge 1};
	\node at (-2.5,0.5) [black] {\Huge 2};
	\node at (-1.5,0.5) [black] {\Huge 3};
	\node at (-3.5,-0.5) [red,scope fading=south] {\Huge 1};
	\node at (-2.5,-0.5) [black,scope fading=south] {\Huge 2};
	\node at (-1.5,-0.5) [black,scope fading=south] {\Huge 3};
	\fill [black,opacity=.5](0,0) circle (1cm);
\end{tikzpicture}
\end{document}

Das Ergebnis, wenn ich das selbe PDF mit Adobe Reader X und SumatraPDF öffne:


Hat jemand eine Erklärung dafür?

Gruß
Peter

[Peter2]

Hallo, habe nochmal die pgfmanual mit Adobe Reader X und SumatraPDF verglichen. Beim Adobe Reader ist bei mir alles verblasst und SumatraPDF stellt einige Bilder nicht richtig dar.

Hier zum Beispiel Seite 237:


PS: Bei meinem Kumpel wurden die Farben anscheinend doch nicht richtig dargestellt. Der Monitor war wohl zu dunkel eingestellt, sodass dunkelgrau wie schwarz aussah.

Kann jemand dieses Verhalten bestätigen?

Peter
