Latex tikz Thema ist als GELÖST markiert

[basti-fantasti-48]

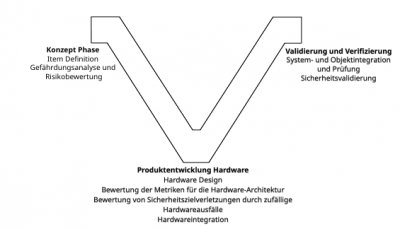

Ich möchte das als latex tikz zeichnen. Ist das umsetzbar ?

Also diese V (V-Modell zu zeichnen )

Wie geht das (vlt ohne Text erst) ? Pfeile ohne Pfeilende?

[Stefan Kottwitz]

Ja, ganz normaler Befehl wie \draw (0,0) -- (0,2) -- (3,5) -- ... -- cycle; Letzteres nur zum Schließen mit dem ersten Punkt. Die Koordinaten kannst Du schätzen, ausprobieren, ggf. ein grid zeichnen damit man die Werte gut sehen kann. Die Texte dann als nodes einfügen.

Stefan

[basti-fantasti-48]

danke sehr cleane Lösung
