Figures, Minipages

Beitrag von PromeTheux »

Servus,

ich bekomme trotz einigem rumprobieren und recherchieren es nicht hin siw Minipages nebeneinander zu platzieren :/

Hier der Code:

Code: Alles auswählen

\begin{figure}[htb]
	\begin{minipage}[t]{.3\linewidth}\label{fig:scematicdiff}
		\centering
		\ifx\du\undefined
		\newlength{\du}
		\fi
		\setlength{\du}{10\unitlength}
		\begin{tikzpicture}

\end{tikzpicture}
		\caption{Schaltbild}
	\end{minipage}

\hspace{.1\linewidth}% Abstand zwischen Bilder

\begin{minipage}[t]{.3\linewidth}\label{fig:signalsdiff}
		\centering
		\begin{tikzpicture}
		\begin{axis}[
			xmin=0,
			xmax=6,
			xlabel=$\frac{t}{s}$,
			ylabel=$\frac{U}{V}$, no marks,
			width=1.0\textwidth
			]
		\end{axis}
		\end{tikzpicture}
\caption{Beispielhaftes}
\end{minipage}
\end{figure}

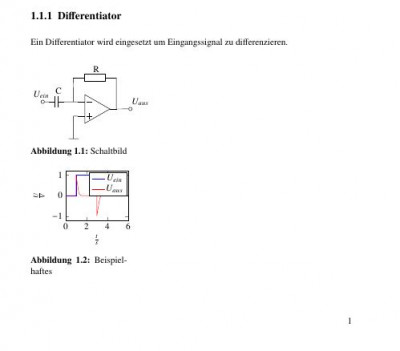

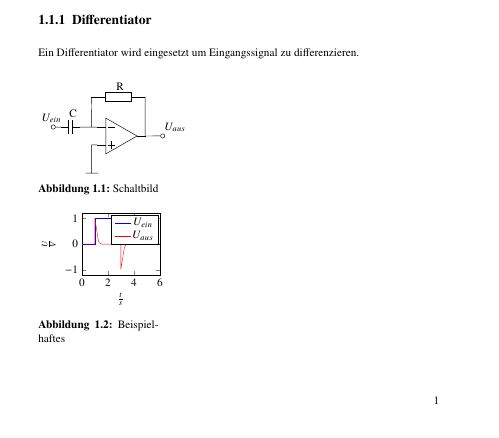

Und hier wie es aussieht nach dem kompilieren:


Dateianhänge

Bartman
Forum-Meister
Forum-Meister
Beiträge: 2263
Registriert: Do 16. Jul 2009, 21:41
Wohnort: Hessische Provinz

Re: Figures, Minipages

Beitrag von Bartman »

Beseitige die Leerzeilen zwischen den minipage-Umgebungen und setze \label nach \caption.


PromeTheux
Forum-Newbie
Forum-Newbie
Beiträge: 5
Registriert: Mo 16. Nov 2020, 14:02

Re: Figures, Minipages

Beitrag von PromeTheux »

Wow, vielen Danke! Das hat geholfen! :D Darauf muss man erstmal kommen


gast

Re: Figures, Minipages

Beitrag von gast »

Eigentlich ist es logisch. Leerzeilen sind in TeX Absätze und Absätze stehen (jedenfalls ohne besondere Maßnahmen) untereinander nicht nebeneinander.
