Grafik

[Magic.Wolf]

Ist es diese Grafik in TikZ einzureichen. Und weiss jemand ob es ein Problem ist wenn ich in die Bachelor Arbeit das Bild rein tun würde mit veränderten Daten

[Rolli]

Wieso sollte das ein Problem sein? Zeichne es, und mache eine Zitation "Eigene Darstellung, nach ...".

Gruß vom Rolli

[Magic.Wolf]

OKEY danke . 1 Problem gelöst

[Rolli]

Was ist denn Dein 2. Problem? Hast Du noch nie mit TikZ gearbeitet und weißt nicht genau, wie man das macht? Oder ... ?

Gruß vom Rolli

[Magic.Wolf]

ja genau also ich bin allgemein ein Anfänger in Latex. Ich setze mich seit 1 Monat damit auseinander. Ich habe Null Ahnung wie ich das ein programmieren muss . Ich habe nur das hinbekommen und das mit Glück.

\begin{figure}[hpt!]
\centering
\tikzstyle{block} = [draw, fill=gray!3, rectangle, minimum height=3em, minimum width=6em]
\tikzstyle{sum} = [draw, fill=gray!3, circle, node distance=2cm]
\tikzstyle{input} = [coordinate]
\tikzstyle{output} = [coordinate]
\tikzstyle{pinstyle} = [pin edge={to-,thin,black}]
\begin{tikzpicture}[auto, node distance=3cm,>=latex']
\node [input, name=input] {};
\node [sum, right of=input] (sum) {};
\node [block, right of=sum] (controller) {Regler};
\node [block, right of=controller, node distance=3.5cm] (motor) {Stellgleid};
\node [block, right of=motor, pin={[pinstyle]above:Störgröße},
node distance=3.5cm] (system) {Regelgröße};

\draw [->] (controller) -- node[name=u] {$u(t)$} (motor);
\node [output, right of=system] (output) {};
\node [block, below of=motor] (msystem) {Messglied};

\draw [draw,->] (input) -- node {$w(t)$} (sum);
\draw [->] (sum) -- node {$e(t)$} (controller);
\draw [->] (motor) -- node {$u(t)$} (system);
\draw [->] (system) -- node [name=y] {$y(t)$}(output);
\draw [->] (y) |- (msystem);
\draw [->] (msystem) -| node[pos=0.99] {$-$}  node [near end] {$y(t)_\text{Rück}$} (sum);
\end{tikzpicture}

[Rolli]

Wir haben Dir doch schon mehrfach gesagt, bitte lauffähige Minimalbeispiel zu erstellen.

Weißt Du: Die Bereitschaft zur Hilfe sinkt um so mehr, je mehr ein Helfer rum pfriemeln muss.

Das Mindeste, was sein muss: Es muss laufen, wenn man auf "Öffne im Overleaf" klickt.

Das habe ich Dir schon einmal vor ein paar Tagen gesagt.

\documentclass[12pt]{article}
\usepackage[english]{babel}
\usepackage[utf8x]{inputenc}
\usepackage{amsmath}
\usepackage{tikz}
\usetikzlibrary{arrows}
\begin{document}
\begin{figure}[hpt!]
\centering
\tikzstyle{block} = [draw, fill=gray!3, rectangle, minimum height=3em, minimum width=6em]
\tikzstyle{sum} = [draw, fill=gray!3, circle, node distance=2cm]
\tikzstyle{input} = [coordinate]
\tikzstyle{output} = [coordinate]
\tikzstyle{pinstyle} = [pin edge={to-,thin,black}]
\begin{tikzpicture}[auto, node distance=3cm,>=latex']
\node [input, name=input] {};
\node [sum, right of=input] (sum) {};
\node [block, right of=sum] (controller) {Regler};
\node [block, right of=controller, node distance=3.5cm] (motor) {Stellgleid};
\node [block, right of=motor, pin={[pinstyle]above:Störgröße},
node distance=3.5cm] (system) {Regelgröße};

\draw [->] (controller) -- node[name=u] {$u(t)$} (motor);
\node [output, right of=system] (output) {};
\node [block, below of=motor] (msystem) {Messglied};

\draw [draw,->] (input) -- node {$w(t)$} (sum);
\draw [->] (sum) -- node {$e(t)$} (controller);
\draw [->] (motor) -- node {$u(t)$} (system);
\draw [->] (system) -- node [name=y] {$y(t)$}(output);
\draw [->] (y) |- (msystem);
\draw [->] (msystem) -| node[pos=0.99] {$-$}  node [near end] {$y(t)_\text{Rück}$} (sum);
\end{tikzpicture}
\end{figure}
\end{document}

So richtig minimal ist das nicht. Aber jetzt läuft es wenigstens.

Wo genau kommst Du nicht weiter?

Gruß vom Rolli

[Magic.Wolf]

Danke jetzt habe ich auch verstand was du meintest.
Also was ich gepostet habe ist auch richtig. Wollte es nur posten .
Mein Problem ist das Foto was ich veröffentlicht habe zu programmieren.

[Rolli]

Das sieht aber ganz anders aus als das, was Dein LaTeX-Lauf produziert!
Bitte sage präzise, was Du haben willst - dann mache ich Dir ein ganz einfaches No-Frills-TikZ-Bild.

Gruß vom Rolli

[Magic.Wolf]

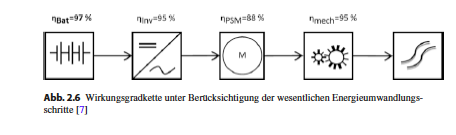

Okey ich brauche genau die Abbildung des Fotos. Ein block mit einem Batterie Symbol ,Pfeil nach rechts auf dem Pfeil soll P(t)_el stehen. Danach noch ein block mit der Bezeichnung Inverter und so weiter.

[markusv]

Vielleicht als Anschub und daher nicht vollständig:

\documentclass[12pt]{article}
\usepackage[utf8]{inputenc}
\usepackage{amsmath}
\usepackage{tikz}
\usepackage{circuitikz}
\tikzstyle{block} = [thick,draw,rectangle,minimum width=1.4cm, minimum height=1.4cm]
\usepackage{siunitx}
\begin{document}
\begin{figure}%[hpt!]
\centering
\begin{tikzpicture}[>=latex,node distance=2.8cm,font=\footnotesize]
  \node[block,label={$\eta_\text{Bat}=\SI{97}\percent$}](A) at (0,0) {};
  \node[block, right of=A,label={$\eta_\text{inv}=\SI{95}\percent$}](B) {};
  \node[block, right of=B,label={$\eta_\text{PSM}=\SI{88}\percent$}](C) {\normalsize\sffamily M};
  \node[block, right of=C,label={$\eta_\text{mech}=\SI{95}\percent$}](D) {};
  \node[block, right of=D](E) {};
  \draw[thick] (B.north east) -- (B.south west);
  \draw (C) circle (.6);
  \draw (-.5,0) to [battery] (0.5,0);
  \draw[->] (A.east) -- (B.west) node[midway,above] {$P(t)_\text{el}$};
  \draw[->] (B.east) -- (C.west);
  \draw[->] (C.east) -- (D.west);
  \draw[->] (D.east) -- (E.west);
\end{tikzpicture}
\end{figure}
\end{document}

circuitikz könnte hierbei auch noch mehr behilflich sein, als nur für die Bereitstellung des Batterie-Symbols.
