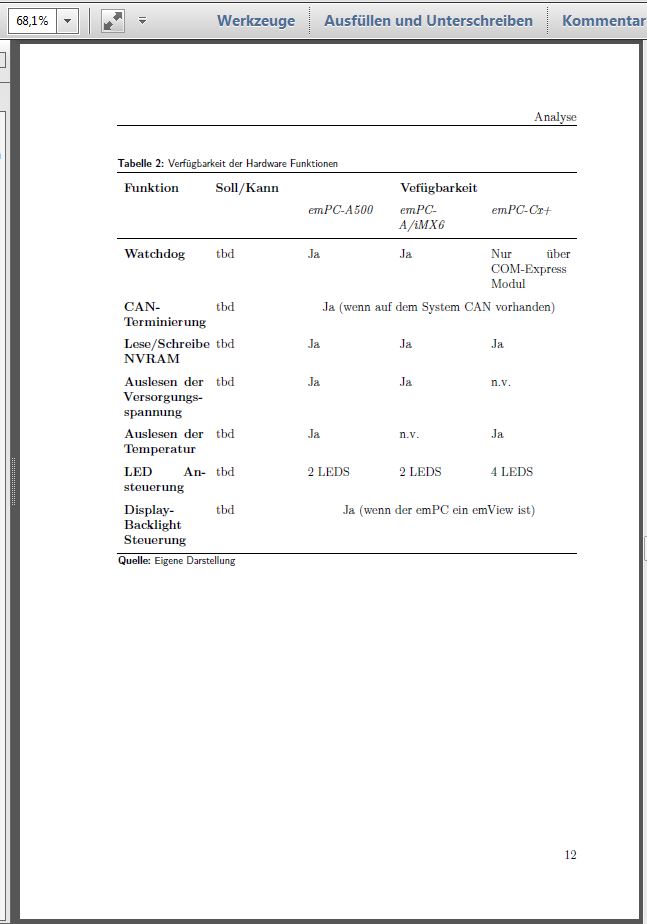

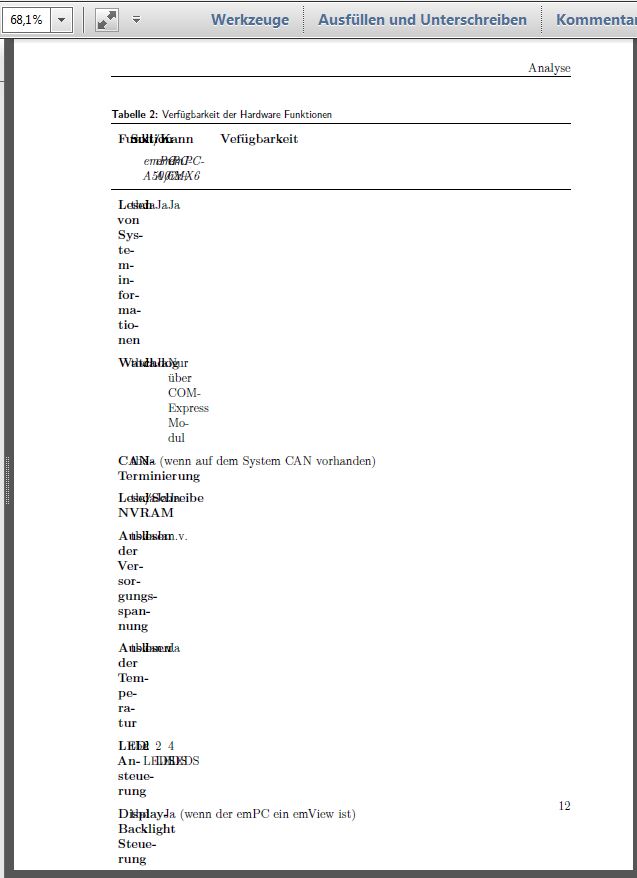

ich habe ein Problem mit Tabularx, wenn ich mehr als 7 Einträge in der midrule einfüge bekomme ich eine unschöne, nicht leserliche formatierung. So langsam bin ich am verzweifeln... Villeicht kann mir ja einer Anhand meines Codes und der Vorher/Nachher Screenshots weiterhelfen.
\begin{table}[hbt]
\centering
\begin{minipage}[t]{1\textwidth} % Breite, z.B. 1\textwidth
\caption{Verfügbarkeit der Hardware Funktionen} % Überschrift
\begin{tabularx}{\columnwidth}{lclll}
\toprule
\mc{1}{\textbf{Funktion}} & \mc{1}{\textbf{Soll/Kann}} &\mcc{3}{\textbf{Vefügbarkeit}} \\
\mc{1}{} & \mc{1}{} & \mc{1}{\textit{emPC-A500}} & \mc{1}{\textit{emPC-A/iMX6}} & \mc{1}{\textit{emPC-Cx+}}\\
\midrule
\mc{1}{\textbf{Watchdog}} & \mc{1}{tbd} & \mc{1}{Ja} & \mc{1}{Ja} & \mc{1}{Nur über COM-Express Modul} \\
\mc{1}{\textbf{CAN-Terminierung}} & \mc{1}{tbd} & \mcc{3}{Ja (wenn auf dem System CAN vorhanden)} \\
\mc{1}{\textbf{Lese/Schreibe \gls{NVRAM}}} & \mc{1}{tbd} & \mc{1}{Ja} & \mc{1}{Ja} & \mc{1}{Ja} \\
\mc{1}{\textbf{Auslesen der Versorgungsspannung}} & \mc{1}{tbd} & \mc{1}{Ja} & \mc{1}{Ja} & \mc{1}{n.v.} \\
\mc{1}{\textbf{Auslesen der Temperatur}} & \mc{1}{tbd} & \mc{1}{Ja} & \mc{1}{n.v.} & \mc{1}{Ja} \\
\mc{1}{\textbf{LED Ansteuerung}} & \mc{1}{tbd} & \mc{1}{2 LEDS} & \mc{1}{2 LEDS} & \mc{1}{4 LEDS} \\
\mc{1}{\textbf{Display-Backlight Steuerung}} & \mc{1}{tbd} & \mcc{3}{Ja (wenn der emPC ein emView ist)} \\
%\mc{1}{\textbf{Lüfter Steuerung}} & \mc{1}{tbd} & \mcc{1}{n.v.} & \mcc{1}{n.v.} & \mcc{1}{Ja} \\ %TODO wenn einkommentiert ist die tabelle schrott
%\mc{1}{\textbf{Lesen von Systeminformationen}} & \mc{1}{tbd} & \mc{1}{Ja} & \mc{1}{Ja} & \mc{1}{Ja} \\ %TODO wenn einkommentiert ist die tabelle schrott
\bottomrule
\end{tabularx}
\source{Eigene Darstellung} % Quelle
\label{tab_hardware_func}
\end{minipage}
\end{table}
Die documentclass ist vom Layout für meine Ausarbeitung vorgegeben, wenn ich diese unberührt lasse, wird die Tabelle vernünftig dargstellt..... Ich hoffe das hier ist Minimal genung, anders lässt sich der Fehler leider nicht reproduzieren...
\documentclass[
paper=A4, % alle weiteren Papierformat einstellbar
fontsize=12pt, % Schriftgröße (12pt, 11pt (Standard))
BCOR12mm, % Bindekorrektur, bspw. 1 cm
DIV14, % breiter Satzspiegel
parskip=half*, % Absatzformatierung s. scrguide 3.1
headsepline, % Trennline zum Seitenkopf
%footsepline, % Trennline zum Seitenfuß
%normalheadings, % Überschriften etwas kleiner (smallheadings)
listof=totoc, % Tabellen & Abbildungsverzeichnis ins Inhaltsverzeichnis
%bibtotoc, % Literaturverzeichnis im Inhalt
%draft % Überlangen Zeilen in Ausgabe gekennzeichnet
footinclude=false,% Fußzeile in die Satzspiegelberechnung einbeziehen
headinclude=true, % Kopfzeile in die Satzspiegelberechnung einbeziehen
final % draft beschleunigt die Kompilierung
]
{scrartcl}
\usepackage{tabularx}
\usepackage{booktabs}
\begin{document}
\newcommand{\mc}[2]{\multicolumn{#1}{>{\setlength{\hsize}{#1\hsize}}X}{#2}}
\newcommand{\mcc}[2]{\multicolumn{#1}{c}{#2}}
\renewcommand{\arraystretch}{1.5} %Zeilenabstand
\begin{table}[hbt]
\centering
\begin{minipage}[t]{1\textwidth} % Breite, z.B. 1\textwidth
\begin{tabularx}{\columnwidth}{lclll}
\toprule
\mc{1}{\textbf{Funktion}} & \mc{1}{\textbf{Soll/Kann}} &\mcc{3}{\textbf{Vefügbarkeit}} \\
\mc{1}{} & \mc{1}{} & \mc{1}{\textit{emPC-A500}} & \mc{1}{\textit{emPC-A/iMX6}} & \mc{1}{\textit{emPC-Cx+}}\\
\midrule
\mc{1}{\textbf{Watchdog}} & \mc{1}{tbd} & \mc{1}{Ja} & \mc{1}{Ja} & \mc{1}{Nur über COM-Express Modul} \\
\mc{1}{\textbf{CAN-Terminierung}} & \mc{1}{tbd} & \mcc{3}{Ja (wenn auf dem System CAN vorhanden)} \\
\mc{1}{\textbf{Lese/Schreibe NVRAM}} & \mc{1}{tbd} & \mc{1}{Ja} & \mc{1}{Ja} & \mc{1}{Ja} \\
\mc{1}{\textbf{Auslesen der Versorgungsspannung}} & \mc{1}{tbd} & \mc{1}{Ja} & \mc{1}{Ja} & \mc{1}{n.v.} \\
\mc{1}{\textbf{Auslesen der Temperatur}} & \mc{1}{tbd} & \mc{1}{Ja} & \mc{1}{n.v.} & \mc{1}{Ja} \\
\mc{1}{\textbf{LED Ansteuerung}} & \mc{1}{tbd} & \mc{1}{2 LEDS} & \mc{1}{2 LEDS} & \mc{1}{4 LEDS} \\
\mc{1}{\textbf{Display-Backlight Steuerung}} & \mc{1}{tbd} & \mcc{3}{Ja (wenn der emPC ein emView ist)} \\
%\mc{1}{\textbf{Lüfter Steuerung}} & \mc{1}{tbd} & \mcc{1}{n.v.} & \mcc{1}{n.v.} & \mcc{1}{Ja} \\ %TODO wenn einkommentiert ist die tabelle schrott
%\mc{1}{\textbf{Lesen von Systeminformationen}} & \mc{1}{tbd} & \mc{1}{Ja} & \mc{1}{Ja} & \mc{1}{Ja} \\ %TODO wenn einkommentiert ist die tabelle schrott
\bottomrule
\end{tabularx}
\end{minipage}
\end{table}
\end{document}

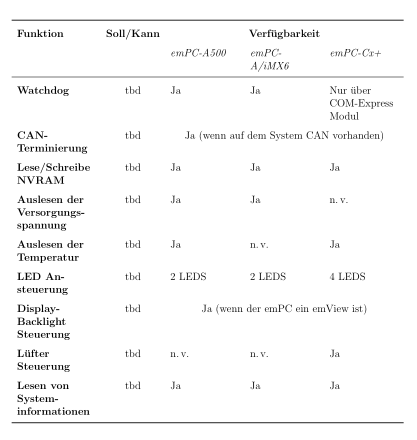

Das tbd ist in allen Zeilen, ich würde das also in die Caption nehmen. Die ganzen multicolumns sind auch eher schwer zu überblicken. Schau mal hier:
\documentclass[
fontsize=12pt,
BCOR=12mm,
DIV=14,
captions=tableheading
]{scrartcl}
\usepackage{booktabs}
\usepackage[utf8]{inputenc}
\usepackage[T1]{fontenc}
\usepackage{array}
\newcommand{\mc}[2]{\multicolumn{#1}{>{\setlength{\hsize}{#1\hsize}}X}{#2}}
\newcommand{\mcc}[2]{\multicolumn{#1}{c}{#2}}
\def\gls{}
\newcolumntype{T}{>{\raggedright\arraybackslash}m{.2\textwidth}}
\begin{document}
\begin{table}[hbt]
\renewcommand{\arraystretch}{1.5} %Zeilenabstand
\centering
\caption{Verfügbarkeit der Hardware Funktionen} % Überschrift
\begin{tabular}{TTTT}
\toprule
\textbf{Funktion} & & \textbf{Vefügbarkeit} & \\
\cmidrule{2-4}
& \textit{emPC-A500} & \textit{emPC-A/iMX6} & \textit{emPC-Cx+}\\
\midrule
\textbf{Watchdog} & Ja & Ja & Nur über COM-Express Modul \\
\textbf{CAN-Terminierung} & \multicolumn{3}{c}{Ja (wenn auf dem System CAN vorhanden)} \\
\textbf{Lese/Schreibe \gls{NVRAM}} & Ja & Ja & Ja \\
\textbf{Auslesen der Versorgungsspannung} & Ja & Ja & n.v. \\
\textbf{Auslesen der Temperatur} & Ja & n.v. & Ja \\
\textbf{LED Ansteuerung} & 2 LEDS & 2 LEDS & 4 LEDS \\
\textbf{Display-Backlight Steuerung} & \multicolumn{3}{c}{Ja (wenn der emPC ein emView ist)} \\
\textbf{Lüfter Steuerung} & n.v. & {n.v.} & {Ja} \\ %TODO wenn einkommentiert ist die tabelle schrott
\textbf{Lesen von Systeminformationen} & Ja & Ja & Ja \\ %TODO wenn einkommentiert ist die tabelle schrott
\bottomrule
\end{tabular}
\label{tab_hardware_func}
\end{table}
\end{document}:
