ich habe ein kleines Problem. Bei den meisten Grafiken die ich mit tikz erstellt habe werden die Lininen welche als "dotted" oder "dashed" im PDF-Dokument angezeigt werden, im Druck dann plötzlich durchgehend.

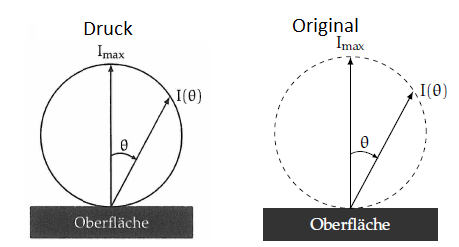

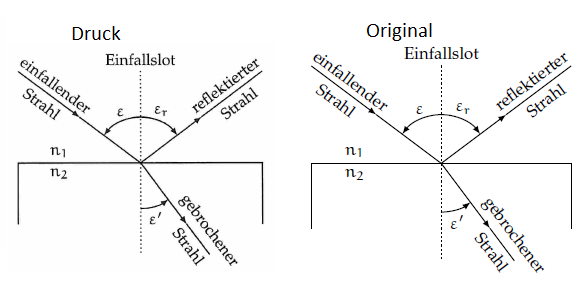

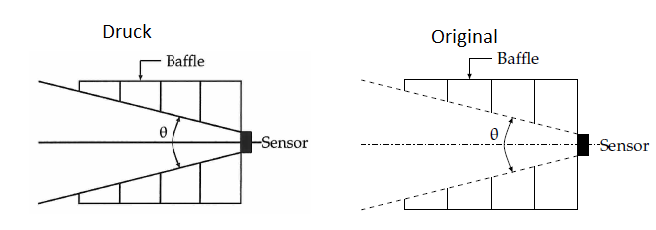

Hier zwei Beispiele (links gedruckt, rechts PDF):
Code:
\documentclass[tikz,11pt]{standalone}
\renewcommand{\rmdefault}{ppl} % rm
\linespread{1.05} % Palatino needs more leading
\usepackage[scaled]{helvet} % ss
\usepackage{courier} % tt
\usepackage{euler} % math
\usepackage{eulervm} % a better implementation of the euler package (not in gwTeX)
\normalfont
\usepackage[T1]{fontenc}
\usepackage[utf8]{inputenc}
\usepackage[ngerman]{babel}
\usepackage{pgfplots}
\pgfplotsset{compat=1.12}
\usepackage[decimalsymbol=comma]{siunitx}
\begin{document}
\centering
\begin{tikzpicture}[scale=1]
%Hilfslinien
%\draw[step=.25cm, thin] (0,0) grid (7,5);
%\foreach \x in {0, 0.5, 1,...,7}
% \node[below] at (\x,0) {\tiny \x};
%\foreach \y in {0, 0.5, 1,...,5}
% \node[left] at (0,\y) {\tiny \y};
%Mittellinie
\draw[dashdotted] (0, 2.5) -- (5.5, 2.5);
%Baffle Oberseite
\draw[thick] (1, 3.75) -- (1, 4) -- (5, 4) -- (5, 2.75);
\draw (2,4) -- (2,3.5);
\draw (3,3.25) -- (3,4);
\draw (4,3) -- (4,4);
\draw[latex-] (2.5,4) -- (2.5, 4.5) -- (3, 4.5) node[right] {Baffle};
%Baffle Unterseite
\draw[thick] (1, 1.25) -- (1, 1) -- (5, 1) -- (5, 2.25);
\draw (2,1.5) -- (2,1);
\draw (3,1.75) -- (3,1);
\draw (4,2) -- (4,1);
%Sensor
\filldraw (5,2.25) rectangle (5.25,2.75) node[right, midway, xshift=0.25cm] {Sensor};
%FOV
\draw[dashed] (5,2.75) -- (0,4);
\draw[dashed] (5,2.25) -- (0,1);
%Sichtkegel
\draw[latex-latex] (3.5, 3.15) .. controls (3.25,2.5) .. (3.5, 1.85) node[left, midway, yshift=0.25cm] {\(\theta\)};
\end{tikzpicture}
\end{document}
Code:
\documentclass[tikz,11pt]{standalone}
\renewcommand{\rmdefault}{ppl} % rm
\linespread{1.05} % Palatino needs more leading
\usepackage[scaled]{helvet} % ss
\usepackage{courier} % tt
\usepackage{euler} % math
\usepackage{eulervm} % a better implementation of the euler package (not in gwTeX)
\normalfont
\usepackage[T1]{fontenc}
\usepackage[utf8]{inputenc}
\usepackage[ngerman]{babel}
\usepackage{pgfplots}
\pgfplotsset{compat=1.12}
\usepackage[decimalsymbol=comma]{siunitx}
\begin{document}
\centering
\begin{tikzpicture}[scale=1]
%Hilfslinien
%\draw[step=.25cm, thin] (0,0) grid (5,5);
\filldraw[black!80!white] (0.5,0) rectangle (4.5,0.75) node[midway, white] {Oberfläche};
\draw[dashed] (2.5,2.5) circle(1.75cm);
\draw[-latex, thick] (2.5,0.75) -- (2.5,4.25) node[above] {\(I_{\mathrm{max}}\)};
\draw[-latex, thick] (2.5,0.75) -- (3.95,3.45) node[right] {\(I(\theta)\)};
%\draw[-latex, thin] (2.5,2) .. controls (2.82, 2.2) .. (3.15, 2);
\draw[-latex] (2.5,2) to[out=30, in=150, edge node={node [above, yshift=-0.5mm] {\(\theta\)}}] (3.15,1.9);
\end{tikzpicture}
\end{document}
Code:
\documentclass[tikz,11pt]{standalone}
\renewcommand{\rmdefault}{ppl} % rm
\linespread{1.05} % Palatino needs more leading
\usepackage[scaled]{helvet} % ss
\usepackage{courier} % tt
\usepackage{euler} % math
\usepackage{eulervm} % a better implementation of the euler package (not in gwTeX)
\normalfont
\usepackage[T1]{fontenc}
\usepackage[utf8]{inputenc}
\usepackage[ngerman]{babel}
\usepackage{pgfplots}
\pgfplotsset{compat=1.12}
\usepackage[decimalsymbol=comma]{siunitx}
\begin{document}
\centering
\begin{tikzpicture}[scale=1.5, thick]
%Hilfslinien
%\draw[step=.5cm, thin] (0,-1) grid (5,3);
\draw (0.5,0) -- (0.5,1) -- node[above, near start, xshift=-0.5cm] {\(n_{1}\)} (4.5,1) node[near start, xshift=-0.5cm, below] {\(n_{2}\)} -- (4.5, 0);
\draw[dotted] (2.5,2.5) node[above] {Einfallslot} -- (2.5, -0.5);
%Lichtstrahl mit Beschriftung
\draw[-latex] (0.5,2.5) -- node[above, sloped] {einfallender} node [below, sloped] {Strahl} (1.5,1.75);
\draw (1.5,1.75) -- (2.5,1);
\draw[-latex] (2.5,1) -- (3.5,1.75);
\draw (3.5,1.75) -- node[above, sloped] {reflektierter} node [below, sloped] {Strahl} (4.5,2.5);
\draw[-latex] (2.5,1) -- (3.25,0);
\draw (3.25,0) -- node[above, sloped] {gebrochener} node [below, sloped] {Strahl} (3.625,-0.5);
%Winkel mit Beschriftung
\draw[-latex] (2.5,1.75) arc(90:143:0.75cm) node[midway, above] {\(\varepsilon\)};
\draw[-latex] (2.5,1.75) arc(90:37:0.75cm) node[midway, above] {\(\varepsilon_{r}\)};
\draw[-latex] (2.5,0.25) arc(270:307:0.75cm) node[midway, below] {\(\varepsilon '\)};
\end{tikzpicture}
\end{document}Versucht habe ich es mit PDF Reader X, XI und PDF X-Change Pro 2012. Jedes mal das gleiche Ergebnis. Ob in Farbe oder SW.
Ich hoffe ihr habt eine Lösung.
\\EDIT: Habe die Bilder gerade auf 1.5 Skaliert, die Linien werden trotzdem durchgehend gedruckt
.
