Problem mit Abbildungen

Beitrag von Krachi »

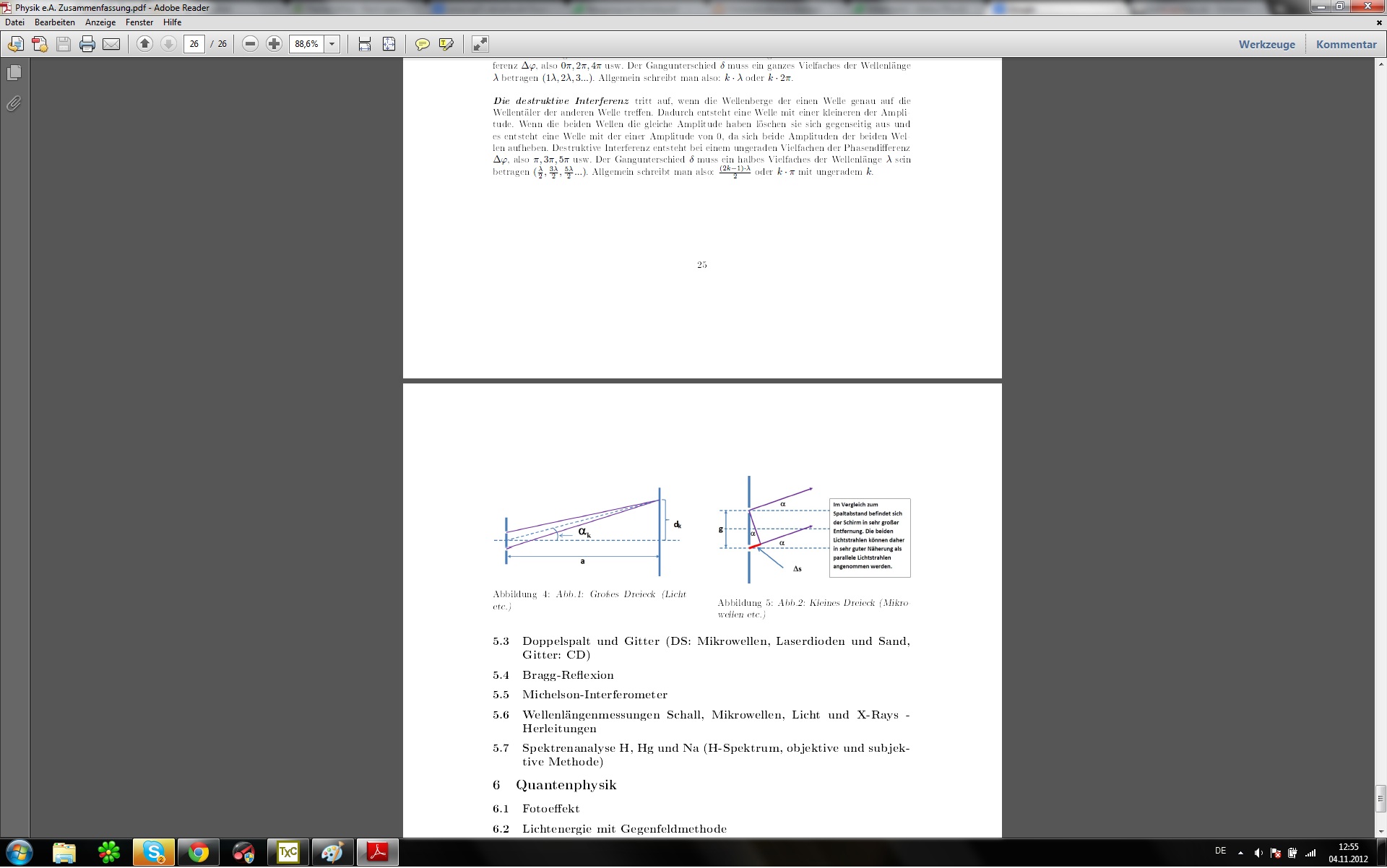

Hi, ich hab ein Problem, die beiden Abbildungen zur Interferenz sollen UNTER die Überschrift "Doppelspalt und Gitter (DS: Mikrowellen, Laserdioden und Sand, Gitter: CD", aber sie sind dadrüber, ich habe zwei Abbildungen nebeneinander gesetzt, wo ist der Fehler?

Zwei Bildanhänge

skater
Forum-Guru
Forum-Guru
Beiträge: 356
Registriert: Do 12. Mär 2009, 14:34
Wohnort: Berlin

Beitrag von skater »

\documentclass{scrartcl}
\usepackage[utf8]{inputenc}
\usepackage[T1]{fontenc}
\usepackage[ngerman]{babel}
\usepackage{lmodern}
\usepackage{blindtext}
\setkomafont{caption}{\sffamily\small}
\setkomafont{captionlabel}{\usekomafont{caption}}
\addto\captionsngerman{\def\figurename{Bild}}
\typearea{calc}
\begin{document}

Hier mal ein Beispiel.

\section{Doppelspalt und Gitter}
\begin{figure}[h]
\begin{minipage}[b]{.41\textwidth}
\centering
\rule{.4\textwidth}{5em}
\caption{Großes Dreieck (Licht etc.)}\label{DS1}
\end{minipage}
\hfill
\begin{minipage}[b]{.51\textwidth}
\centering
\rule{.5\textwidth}{4em}
\caption{Kleines Dreieck (Mikrowellen etc.)}\label{DS2}
\end{minipage}
\end{figure}
\blindtext
\end{document}
