von **esdd** » Fr 11. Sep 2015, 19:49

Alternativ kannst Du die Daten auch in eine Datei schreiben und anschließend laden.

\begin{filecontents*}{Daten1.dat}
x       y
0.400   18.096
0.400   18.401
0.400   17.767
0.400   16.992
0.400   16.399
0.397   15.908
0.392   15.440
0.387   14.533
0.382   13.258
0.377   11.939
\end{filecontents*}

\documentclass{article}
\usepackage{pgfplots}
\pgfplotsset{%
     ,compat=1.12
     ,every axis legend/.append style={%
         ,at={(0.03,0.97)}
         ,anchor=north west}
         }
\usepackage{pgfplotstable}

\begin{document}
\begin{tikzpicture}
     \begin{axis}[%
         ,width=10cm,height=10cm
         ,x tick label style={/pgf/number format/1000 sep=}
         ,xmin=0,xmax=0.6
         ,ymin=0,ymax=22
         ,xlabel=Weg/mm,
         ,ylabel=Kraft/N,
         ,extra x ticks={\nullstelle}
         ,extra x tick style={ticklabel style={yshift=-1em,red}}
         ]
        \pgfplotstableread{Daten1.dat}\daten
        \pgfplotstablecreatecol[linear regression]{regression}{\daten}
        \pgfmathsetmacro\nullstelle{-1 * \pgfplotstableregressionb/\pgfplotstableregressiona}
         \addplot+[%
             ,only marks
             ]table {\daten};
         \addlegendentry{Kraft-Weg-Kurve}
         \addplot [draw,domain=0.25:0.5] (x,\pgfplotstableregressiona*x+\pgfplotstableregressionb);
                 \addlegendentry{Regression %
          {$\pgfmathprintnumber[precision=4, fixed zerofill]{\pgfplotstableregressiona} %
            \cdot \mathrm{t} \pgfmathprintnumber[precision=4, fixed zerofill]{\pgfplotstableregressionb}$}}
     \end{axis}
\end{tikzpicture}
\end{document}

Ich habe die Beschriftung des zusätzlichen Ticks noch etwas nach unten verschoben, damit sie nicht die schon vorhandenen überlappt.

von **simande** » Fr 11. Sep 2015, 19:19

Hier ist eine gut funktionierende Lösung: http://latex-community.org/forum/viewto ... 610#p91609

von **Gast** » Fr 11. Sep 2015, 18:07

Für Interessierte auch bei TeX stackexchange: pgfplots - Define a extra x tick for the x interaction of a regression line.

von **cgnieder** » Fr 11. Sep 2015, 18:05

Helfer-Info: die Frage wurde auch auf LaTeX community gestellt.

von **simande** » Fr 11. Sep 2015, 17:36

Servus zusammen,

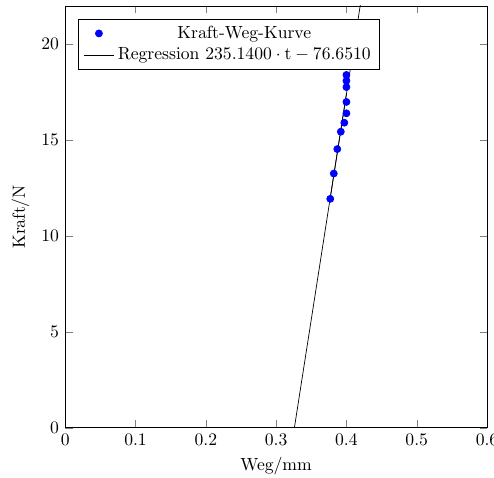

ich habe eine lineare Regression erstellt und würde nun gerne die Nullstelle markieren lassen. Ich könnte das Ganze natürlich ausrechnen und dann mit

extra x ticks={x1}

erstellen. Ich würde das aber gerne mit den Befehlen

pgfplotstableregressiona

und

pgfplotstableregressionb

erstellen. Ich muss nämlich ziemlich viele solcher Graphen erstellen und würde gerne einfach nur ein paar .txt Dateien einbinden und den Rest dann Tex erledigen lassen.
Kann mir da von euch vielleicht jemand helfen?

Schon mal vielen Dank,

Simande

\documentclass{article}
\usepackage{pgfplots}
\pgfplotsset{%
    ,compat=1.12
    ,every axis legend/.append style={%
        ,at={(0.03,0.97)}
        ,anchor=north west}
        }
\usepackage{pgfplotstable}

\begin{document}
\begin{tikzpicture}
    \begin{axis}[%
        ,width=10cm,height=10cm
        ,x tick label style={/pgf/number format/1000 sep=}
        ,xmin=0,xmax=0.6
        ,ymin=0,ymax=22
        ,xlabel=Weg/mm,
        ,ylabel=Kraft/N,
        ]
        \addplot+[%
            ,fill = blue
            ,mark = *
            ,mark options={solid}
            ,only marks
            ] table {%
                x       y
                0.400   18.096
                0.400   18.401
                0.400   17.767
                0.400   16.992
                0.400   16.399
                0.397   15.908
                0.392   15.440
                0.387   14.533
                0.382   13.258
                0.377   11.939
                };
        \addlegendentry{Kraft-Weg-Kurve}
        \addplot [] table [%
            ,y={create col/linear regression}] {%
                x       y
                0.400   18.096
                0.400   18.401
                0.400   17.767
                0.400   16.992
                0.400   16.399
                0.397   15.908
                0.392   15.440
                0.387   14.533
                0.382   13.258
                0.377   11.939
                };
        \addplot [draw,domain=0.25:0.5] (x,\pgfplotstableregressiona*x+\pgfplotstableregressionb);
        \addlegendentry{Regression {$\pgfmathprintnumber[precision=4, fixed zerofill]{\pgfplotstableregressiona} \cdot \mathrm{t} \pgfmathprintnumber[precision=4, fixed zerofill]{\pgfplotstableregressionb}$}}
    \end{axis}
\end{tikzpicture}
\end{document}
