von **iTob** » Di 20. Apr 2010, 07:45

Guten Morgen!

Danke, diese Lösung hatte ich schon, ging auch Problemlos nur dann geht das Ausrichten innerhalb der Align-Umgebung nicht...

iTob

EDIT: Ich hab mir jetzt mir einer Tabbing umgebung eine Lösung zusammengefrickelt. Wäre aber froh, wenn es auch anders ginge.

Hier der Code meiner Lösung:

  {\begin{align*}
     x(t) \quad &=& \quad x_0 \quad &+& \quad v_0t \quad &+& \quad \tfrac{1}{2}\,a_0\,t^2 \\
     &=& \quad x \quad &+& \quad \dot{x}t  \quad &+&  \quad \tfrac{1}{2}\,\ddot{x}\,t^{2}\\
  \end{align*}
  \vspace{-15mm}
  \begin{tabbing}
    \hspace{28mm} xxxxxxx \= \kill
    \> $\underbrace{\qquad \qquad}_{\mathrm{Startpos.}}$ \\
    \> $\underbrace{\qquad \qquad \qquad \qquad \qquad \qquad}_{\mathrm{gleichf\ddot{o}rmige Bewegung}}$ \\
    \> $\underbrace{\qquad \qquad \qquad \qquad \qquad \qquad \qquad \qquad \qquad \qquad}_{\mathrm{gleichf\ddot{o}rmig-beschleunigte Bewegung}}$ \\
  \end{tabbing}

von **Schreck** » Mo 19. Apr 2010, 23:46

Hallo,

ich würde das mit dem Befehl \underbrace{formel}{text} verwenden. Dann ist zwar bei $x_0$ auch eine geschweifte Klammer zu sehen, aber ich finde das eine elegante Lösung

\underbrace{
	\underbrace{
		\underbrace{x_0}{\text{Ruheposition}
		}{\text{gleichförmige Bewegung}
	}{\text{gleichförmig beschleunigte Bewegung}

füge das mal für deine untere Zeile ein und probiere es aus ich hoffe das passt!

von **iTob** » Mo 19. Apr 2010, 22:41

Guten Abend,

ich bin ganz neu hier und hab mich angemeldet, weil ich über Google-Suche keine Lösung gefunden habe.

Mein Anliegen:

Ich möchte zwei physikalische Bewegungsgleichungen untereinander ausrichten. Das hat mit der align-Umgebung auch gut geklappt soweit:

  {\begin{align*}
     x(t) \quad &=& \quad x_0 \quad &+& \quad v_0t \quad &+& \quad \tfrac{1}{2}\,a_0\,t^2 \\
     &=& \quad x \quad &+& \quad \dot{x}t  \quad &+&  \quad \tfrac{1}{2}\,\ddot{x}\,t^{2}
  \end{align*}

Jetzt möchte ich aber das auf den ersten Term (x) ein Pfeil mit Beschriftung ist, unter den ersten beiden und unter allen drei Termen eine beschriftete geschweifte Klammer auftaucht. Geht das irgendwie

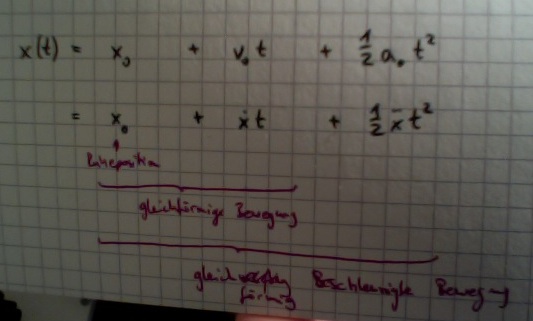

Ich habe mal ein Foto von der Skizze gemacht, keine gute Qualität leider aber ich denke, man erkennt, was ich meine...

Vielen Danke und gute Nacht!
iTob

________________________________________________
PS: Hier noch die Präambel in der ich arbeite:

\documentclass[
  pagesize,         % Diese Option reicht die Papiergröße an alle
                    % Ausgabeformate weiter
  smallheadings,    % Für etwas kleinere Überschriften
  ngerman,          % Neue Rechtschreibung, d.\,h. (Silbentrennung)
  10pt,             % kleinste Schrift
  oneside,           % einseitig links=rechts
]{article}

%%%% Seitenlayout %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
\usepackage{geometry}
\geometry{a6paper, landscape,
          left=10mm, right=10mm, top=20mm, bottom=12mm}
\setlength{\parindent}{0mm}

%%%% benötigte Pakete %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
\usepackage[T1]{fontenc}      % fontenc und inputenc ermöglichen
\usepackage[latin1]{inputenc} % Silbentrennung und Eingabe von Umlauten
\usepackage{hyperref}
\usepackage{fancyhdr}
\usepackage{blindtext}
\usepackage{amsmath}
\usepackage{amsfonts}
\usepackage{amssymb}
\usepackage{multicol}
\usepackage{fancybox}
\usepackage{ifthen}
