Hallo Patrick1990,

Schau im pgfmanual im Kapitel 77.5.6 The Complete Axis System nach (Seite 820). Da findest Du ein gut kommentiertes Beispiel für ein Diagramm mit zwei Ordinaten.

Gruß vom Rolli

\documentclass{article}
\usepackage{pgfplots}
\pgfplotsset{compat=1.15}


\begin{document}

\begin{tikzpicture}
\begin{axis}[
xmode=log,
log ticks with fixed point,
xmin = 0.002,
xmax = 60
]
\end{axis}
\begin{axis}[
xmin=0,
xmax=4,
axis y line=none,
axis x line*=bottom
]
\addplot[smooth] table {
0.1 1
0.2 2.4
0.5 3.9
1.0 4.8
2.0 5.4
4.0 6
};
\end{axis}
\end{tikzpicture}

\end{document}

Hallo,

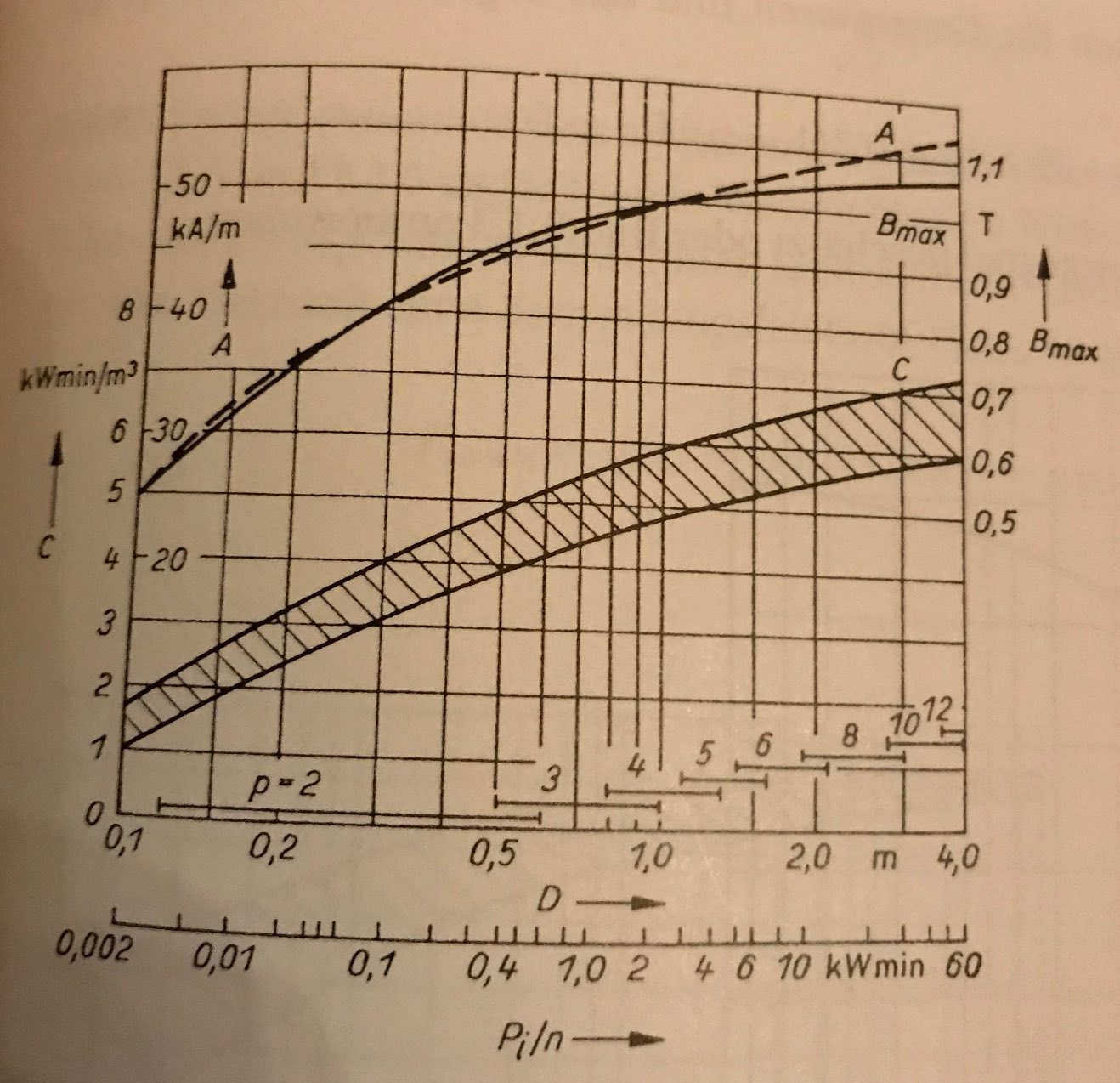

ich habe ein Diagramm zu übernehmen und würde dieses gern neu zeichnen anstatt es einfach nur zu scannen.

Leider übersteigt dies meine bisherigen Fähigkeiten.

Könnt ihr mir helfen?

Bisher bin ich auf diesem Stand:

[code]
\documentclass{article}
\usepackage{pgfplots}
\pgfplotsset{compat=1.15}


\begin{document}

\begin{tikzpicture}
\begin{axis}[
xmode=log,
log ticks with fixed point,
xmin = 0.002,
xmax = 60
]
\end{axis}
\begin{axis}[
xmin=0,
xmax=4,
axis y line=none,
axis x line*=bottom
]
\addplot[smooth] table {
0.1 1
0.2 2.4
0.5 3.9
1.0 4.8
2.0 5.4
4.0 6
};
\end{axis}
\end{tikzpicture}

\end{document}
[/code]

Dies ist zunächst erst einmal ein Grundierest. Ich wollte nun die Achsen und die Achsenbeschriftungen vornehmen, aber leider weiß ich nicht wie ich das so hin bekomme.
