\documentclass[
	fontsize=10pt,
	twoside,
	bibliography=totocnumbered,
	listof=totocnumbered,
	captions=tableheading
]{scrreprt}

\usepackage[utf8]{inputenc}
\usepackage[T1]{fontenc}
\usepackage{lmodern}
%\usepackage{textcomp}                       % Ergänzende Zeichen, z. B. Euro
\usepackage[american,ngerman]{babel}
\usepackage{booktabs}   % für schöne Tabellen
%\usepackage{array}
\usepackage{tabularx}
%\newcolumntype{L}[1]{>{\raggedright\arraybackslash}p{#1}} % linksbündig mit Breitenangabe
%\newcolumntype{C}[1]{>{\centering\arraybackslash}p{#1}} % zentriert mit Breitenangabe
%\newcolumntype{R}[1]{>{\raggedleft\arraybackslash}p{#1}} % rechtsbündig mit Breitenangabe
\usepackage{multirow}
%\usepackage{rotating}
%\usepackage{hvfloat}
\usepackage{caption}
\usepackage{siunitx}
\usepackage{mathtools} % für den Befehl \dfrac{}{}
\usepackage{xfrac} % für \dfrac in sisetup
\usepackage{pdflscape}

\sisetup{
	locale=DE,
	per-mode=fraction,
	fraction-function=\dfrac
}


\begin{document}

   \chapter{Testtabelle}

   Diese Tabelle sollte gedreht werden und noch andere Optimierungen erfahren.

\begin{landscape}
   \begin{table}
	\newcommand\stack[1]{%
	   \begingroup
	     \renewcommand\arraystretch{1}
	     \begin{tabular}{c}#1\end{tabular}%
	   \endgroup}
	\centering
	\footnotesize
	\caption{Vergleich zwischen Kohlenstofffasern und Glasfasern nach \cite{Degischer},\cite{Neitzel}}
	\label{tab:addlabel}%
	\renewcommand{\arraystretch}{2}
	\begin{tabular}{
		cll
		S[table-format = 3.2]
		*3S
		c
		S
	}
        \toprule
        &       &       & \multicolumn{4}{c}{Kohlenstofffasern} & \multicolumn{2}{c}{Glasfasern} \\
		\cmidrule(lr){4-7}\cmidrule(lr){8-9}
        &       &       & {PAN-HM} & {PAN-HT} & {PAN-UHM} & {PAN-IM} & {E-Typ} & {S-Typ} \\
        \midrule

        \multicolumn{1}{c}{\multirow{3}{*}{\centering Zug}} & E-Modul & \si{\GPa}
		& \multicolumn{1}{c}{250--850} & \multicolumn{1}{c}{210--270} & 540
		& \multicolumn{1}{c}{230--320} & \multicolumn{1}{c}{72--80} & \multicolumn{1}{c}{86--90} \\

        \multicolumn{1}{c}{} & Festigkeit & \si{\GPa} & \multicolumn{1}{c}{1,9--3,5}
		& \multicolumn{1}{c}{3,2--4,4} & 1,85 & \multicolumn{1}{c}{4,0--7,0}
		& \multicolumn{1}{c}{3,4--3,5} & \multicolumn{1}{c}{4,4--4,6} \\

        \multicolumn{1}{c}{} & Bruchdehnung & \si{\percent} & \multicolumn{1}{c}{0,4--0,8}
		& \multicolumn{1}{c}{1,5--2,1} & 0,4 & \multicolumn{1}{c}{1,5--2,5}
		& \multicolumn{1}{c}{3,4--4,5} & \multicolumn{1}{c}{5,0--5,7} \\

		Druck & Festigkeit & \si{\GPa} & 1,6 & \multicolumn{1}{c}{2,9} & 1,1 & {--} & {--}
		& 1,1 \\

		& Dichte & \si{\g\per\cm\cubed} & 1,85 &&&&&\\

		& $T_{\max}$ & \si{\degreeCelsius} & 600 &&&&&\\

        \multirow{2}{*}{\parbox{2.9cm}{\hspace{0pt}\centering Wärmeausdehnungskoeffizient}}
		& längs &  $\dfrac{1}{\SI{e6}{\K}}$ & \multicolumn{1}{c}{$-1,08$ bis '$-0,5$}
		& \multicolumn{1}{c}{$-0,46$ bis '$-0,1$} & {--} & -1
		& ca. 5,0 & \multicolumn{1}{c}{2,9 bis 5,6} \\

		& quer  &  $\dfrac{1}{\SI{e6}{\K}}$ & \multicolumn{1}{c}{7 bis 12,5}
		& \multicolumn{1}{c}{10 bis 31} & {--} & \multicolumn{1}{c}{7 bis 12,5}
		& \multicolumn{1}{c}{isotrop} & \multicolumn{1}{c}{isotrop} \\

		\addlinespace

		\cmidrule(lr){1-2}\cmidrule(lr){3-3}\cmidrule(lr){4-7}\cmidrule(lr){8-9}

		\addlinespace

		\multicolumn{2}{c}{\stack{Vorteile}} &
		& \multicolumn{4}{c}{
			\stack{
	            Hoher E-Modul\\
	            Niedrige Dichte\\
	            Ermüdungsfestigkeit\\
	            Säurebeständig\\
	            Elektromagnetische Abschirmung
			}
		}
		& \multicolumn{2}{c}{
			\stack{
					Festigkeitserhöhung bei\\
		            tiefen Temperaturen\\
		            Kosten\\
		            Sehr hohe Bruchdehnung\\
		            Witterungsbeständig\\
		            Nicht entflammbar
			}
		}\\

		\addlinespace[0.3cm]

		\multicolumn{2}{c}{\stack{Nachteile}} &
		& \multicolumn{4}{c}{
			\stack{
	            Preis\\
	            Sprödes Bruchverhalten\\
	            Schlaganfällig\\
	            Nicht isolationsfähig
			}
		}
		& \multicolumn{2}{c}{
			\stack{
				Geringer E-Modul\\
	            Festigkeitsabfall bei\\
	            hohen Temperaturen\\
	            Hohe Dichte gegenüber\\
	            Kohlenstofffasern
			}
		}\\

		\addlinespace
	\bottomrule
	\end{tabular}%
	\end{table}%
\end{landscape}

\end{document}

%Mein Minimalbeispiel mit großer Tabelle
\documentclass[10pt,
				paper=a4,
				twoside,
				bibliography=totocnumbered,
				listof=totocnumbered]
				{scrreprt}

\usepackage[T1]{fontenc}
\usepackage{textcomp}                       % Ergänzende Zeichen, z. B. Euro
\usepackage[english,ngerman]{babel}
\usepackage[utf8]{inputenc}

\usepackage{booktabs}   % für schöne Tabellen
\usepackage{array}
\usepackage{tabularx}
%\newcolumntype{L}[1]{>{\raggedright\arraybackslash}p{#1}} % linksbündig mit Breitenangabe
%\newcolumntype{C}[1]{>{\centering\arraybackslash}p{#1}} % zentriert mit Breitenangabe
%\newcolumntype{R}[1]{>{\raggedleft\arraybackslash}p{#1}} % rechtsbündig mit Breitenangabe
\usepackage{multirow}
\usepackage{rotating}
\usepackage{hvfloat}


\begin{document}

	\chapter{Testtabelle}

	Diese Tabelle sollte gedreht werden und noch andere Optimierungen erfahren.

	\begin{table}[htbp]
		\centering

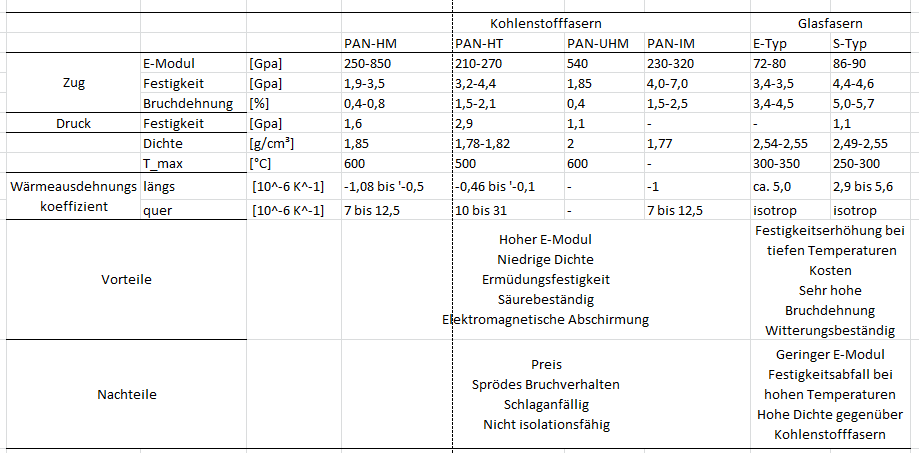

		\caption{Vergleich zwischen Kohlenstofffasern und Glasfasern nach \cite{Degischer},\cite{Neitzel}}

		\begin{tabular}{lllllllll}
			\toprule
			&       &       & \multicolumn{4}{c}{Kohlenstofffasern} & \multicolumn{2}{c}{Glasfasern} \\
			&       &       & PAN-HM & PAN-HT & PAN-UHM & PAN-IM & E-Typ & S-Typ \\
			\midrule

			\multicolumn{1}{c}{\multirow{3}{1.5cm}{Zug}} & E-Modul & [Gpa] & \multicolumn{1}{l}{250-850} & \multicolumn{1}{l}{210-270} & \multicolumn{1}{l}{540} & \multicolumn{1}{l}{230-320} & \multicolumn{1}{l}{72-80} & \multicolumn{1}{l}{86-90} \\
			\multicolumn{1}{c}{} & Festigkeit & [Gpa] & \multicolumn{1}{l}{1,9-3,5} & \multicolumn{1}{l}{3,2-4,4} & \multicolumn{1}{l}{1,85} & \multicolumn{1}{l}{4,0-7,0} & \multicolumn{1}{l}{3,4-3,5} & \multicolumn{1}{l}{4,4-4,6} \\
			\multicolumn{1}{c}{} & Bruchdehnung & [\%]  & \multicolumn{1}{l}{0,4-0,8} & \multicolumn{1}{l}{1,5-2,1} & \multicolumn{1}{l}{0,4} & \multicolumn{1}{l}{1,5-2,5} & \multicolumn{1}{l}{3,4-4,5} & \multicolumn{1}{l}{5,0-5,7} \\
			\multicolumn{1}{l}{Druck} & Festigkeit & [Gpa] & \multicolumn{1}{l}{1,6} & \multicolumn{1}{l}{2,9} & \multicolumn{1}{l}{1,1} & \multicolumn{1}{l}{-} & \multicolumn{1}{l}{-} & \multicolumn{1}{l}{1,1} \\
			\multicolumn{1}{p{1.5cm}}{\multirow{2}{1.5cm}{Wärmeaus-\newline
					dehnungs-\newline
					koeffizient}} & längs &  [10\^-6 K\^-1] & \multicolumn{1}{l}{-1,08 bis '-0,5  } & \multicolumn{1}{l}{-0,46 bis '-0,1} & \multicolumn{1}{l}{-} & \multicolumn{1}{l}{-1} & \multicolumn{1}{l}{ca. 5,0} & \multicolumn{1}{l}{2,9 bis 5,6} \\
			\multicolumn{1}{c}{} & quer  &  [10\^-6 K\^-1] & 7 bis 12,5 & \multicolumn{1}{l}{10 bis 31} & -     & \multicolumn{1}{l}{7 bis 12,5} & \multicolumn{1}{l}{isotrop} & \multicolumn{1}{l}{isotrop} \\
			\multicolumn{1}{c}{} & Vorteile &       & \multicolumn{4}{p{10cm}}{
				\centering
				Hoher E-Modul\newline
				Niedrige Dichte\newline
				Ermüdungsfestigkeit\newline
				Säurebeständig\newline
				Elektromagnetische Abschirmung\newline}
			& \multicolumn{2}{c}{Festigkeitserhöhung bei
				tiefen Temperaturen
				Kosten
				Sehr hohe Bruchdehnung
				Witterungsbeständig
				Nicht entflammbar} \\
			\multicolumn{1}{c}{} & Nachteile &       & \multicolumn{4}{p{10cm}}{
				\centering
				Preis\newline
				Sprödes Bruchverhalten\newline
				Schlaganfällig\newline
				Nicht isolationsfähig\newline}
			& \multicolumn{2}{c}{Geringer E-Modul
				Festigkeitsabfall bei
				hohen Temperaturen
				Hohe Dichte gegenüber
				Kohlenstofffasern} \\
			\bottomrule
		\end{tabular}%

		\label{tab:addlabel}%
	\end{table}%

\end{document}
