\documentclass[%
   paper=a4,% [Todo: add alternatives]
   paper=portrait, % landscape
   pagesize=auto, % driver
%%% --- Base Font Size ---
   fontsize=11pt,%
   %%% --- Fusszeilenhoehe ---
   footlines=1.25, %
%%% --- Koma Script Version ---
   version=last, %
%%% --- Global Package Options ---
   ngerman, % language (passed to babel and other packages)
]{scrbook} % Classes: scrartcl, scrreprt, scrbook

\usepackage[ngerman]{babel}
\usepackage{selinput}
\SelectInputMappings{adieresis={ä},germandbls={ß},Euro={€}}
\usepackage{longtable}
%
\usepackage[T1]{fontenc}
\usepackage{lmodern}%Modern font
\usepackage{amsmath,amsfonts,amssymb}%Math package for alignment

\usepackage{graphicx}
\usepackage{booktabs}%Better looking tables
\usepackage{caption}

\usepackage{enumitem}%Descriptions, enumerates
\usepackage{tabularx}%x width in tables possible
\usepackage{multirow,bigstrut}
\usepackage{import}
\usepackage{color}

\newcolumntype{M}[1]{>{\centering\arraybackslash}m{#1}}

\begin{document}


\begin{table}[!htb]
	\centering
	\renewcommand{\arraystretch}{1.5}
	\begin{tabular}{M{0.2\textwidth}| M{0.4\textwidth}| M{0.4\textwidth}}
		\toprule
		Heizkonzept & Skizze & Randbedingungen / Eigenschaften\\
		\midrule
		Nr. 3 & \multirow{4}{0.4\textwidth}{\def\svgwidth{0.2\textwidth} \import{Bilder/Kap4/}{Heizstrategie_3.pdf_tex}} & \textbullet Text \\
		Aktive Seitenheizung & & \textbullet Text2\\
		& & \textbullet Text3\\
		& & \textbullet Text4\\
		\bottomrule
	\end{tabular}
	\caption{Übersicht Heizkonzepte}
	\label{tab:Heizstrategien}
\end{table}
\end{document}

Hallo,

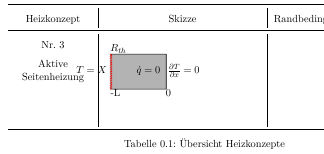

ich habe im Rahmen meiner Masterarbeit gerade leider ein Problem was die Positionierung von in Inkscape erstellten Grafiken in Tabellen betrifft. Die Grafiken sind nicht zentriert und ragen teilweise in andere Spalten. Für die Anfertigung der Thesis verwende ich die aktuelle Vorlage von M. Pospiech mit TeXstudio.

Ich exportiere die Inkscape Grafik als pdf mit den LaTeX-Optionen, sodass eine *.pdf_tex-Datei geschrieben wird. Ich würde das gerne so beibehalten, damit die Schrift in der Grafik zum Rest passt.

Ich habe schon in einigen Foren nachgeschaut und von \arraystretch über \raisebox einiges probiert, aber irgendwie hat das alles nicht optimal funktioniert, die Position der Grafik war nie perfekt.

Anbei das Minimalbeispiel, die Bilddateien sind angehängt.

Über Tipps und Hinweise wäre ich sehr dankbar!

[code]
\documentclass[%
paper=a4,% [Todo: add alternatives]
paper=portrait, % landscape
pagesize=auto, % driver
%%% --- Base Font Size ---
fontsize=11pt,%
%%% --- Fusszeilenhoehe ---
footlines=1.25, %
%%% --- Koma Script Version ---
version=last, %
%%% --- Global Package Options ---
ngerman, % language (passed to babel and other packages)
]{scrbook} % Classes: scrartcl, scrreprt, scrbook

\usepackage[ngerman]{babel}
\usepackage{selinput}
\SelectInputMappings{adieresis={ä},germandbls={ß},Euro={€}}
\usepackage{longtable}
%
\usepackage[T1]{fontenc}
\usepackage{lmodern}%Modern font
\usepackage{amsmath,amsfonts,amssymb}%Math package for alignment

\usepackage{graphicx}
\usepackage{booktabs}%Better looking tables
\usepackage{caption}

\usepackage{enumitem}%Descriptions, enumerates
\usepackage{tabularx}%x width in tables possible
\usepackage{multirow,bigstrut}
\usepackage{import}
\usepackage{color}

\newcolumntype{M}[1]{>{\centering\arraybackslash}m{#1}}

\begin{document}


\begin{table}[!htb]
\centering
\renewcommand{\arraystretch}{1.5}
\begin{tabular}{M{0.2\textwidth}| M{0.4\textwidth}| M{0.4\textwidth}}
\toprule
Heizkonzept & Skizze & Randbedingungen / Eigenschaften\\
\midrule
Nr. 3 & \multirow{4}{0.4\textwidth}{\def\svgwidth{0.2\textwidth} \import{Bilder/Kap4/}{Heizstrategie_3.pdf_tex}} & \textbullet Text \\
Aktive Seitenheizung & & \textbullet Text2\\
& & \textbullet Text3\\
& & \textbullet Text4\\
\bottomrule
\end{tabular}
\caption{Übersicht Heizkonzepte}
\label{tab:Heizstrategien}
\end{table}
\end{document}[/code]
