Also in der Anleitung gibt es sehr gute Tutorials zu Anfang, die eigentlich alles wichtige Erklären. Den Rest der Anleitung kann man dann einfach als Referenz benutzen.

Für nen Überblick mit vielen Beispielen kannst du mal in meinem Blog ([url=http://tobiw.de/tbdm/tikz-adventskalender]TikZ-Adventskalender[/url]) werfen oder bei [url=http://www.texample.net/tikz/]TeXample[/url].

Danke für den Hinweis. Das sieht recht kompliziert auf den ersten Blick aus, ich werde versuchen da durchzusteigen. Danke
Falls es noch einfachere Möglichkeiten gibt... immer gern....

\documentclass[11pt,border=2pt]{standalone}
\usepackage[T1]{fontenc}
\usepackage{tikz}

\begin{document}
  \begin{tikzpicture}[>=stealth]
    \fill[blue!25] (-0.5,-2) rectangle (6,2);
    \node (B) at (0:0) {B};
    \node (A) at (15:5cm) {A};
    \node (C) at (345:5cm) {C};
    \node (X) at (0:5.5cm) {X.};

    \draw[->] (A) -- (B);
    \draw[->] (A.south east) -- +(0,-1);
    \draw[->] (B) -- (C);
    \draw[->] (C.north east) -- +(0,1);
    \draw (B) -- (X);
  \end{tikzpicture}
\end{document}

Ein entsprechendes Paket wäre »[url=http://ctan.org/pkg/pgf]PGF/Ti[i]k[/i]Z[/url]«. Alles Wissenswerte steht in der Anleitung.
[code]\documentclass[11pt,border=2pt]{standalone}
\usepackage[T1]{fontenc}
\usepackage{tikz}

\begin{document}
\begin{tikzpicture}[>=stealth]
\fill[blue!25] (-0.5,-2) rectangle (6,2);
\node (B) at (0:0) {B};
\node (A) at (15:5cm) {A};
\node (C) at (345:5cm) {C};
\node (X) at (0:5.5cm) {X.};

\draw[->] (A) -- (B);
\draw[->] (A.south east) -- +(0,-1);
\draw[->] (B) -- (C);
\draw[->] (C.north east) -- +(0,1);
\draw (B) -- (X);
\end{tikzpicture}
\end{document}[/code]

Ich bin auf der Suche nach einem Paket, mit dem ich drei Punkte/Referenzen mit Pfeilen verbinden kann und ggfs auch die Pfeile beschriften kann etc. Ich habe nicht mal eine Idee was ich da Googlen könnte, weil es ja kein Diagramm und auch keine Mindmap ist. Ich wäre für einen Hinweis dankbar, wo ich mich belesen kann oder welches Paket ich mir anschauen sollte.

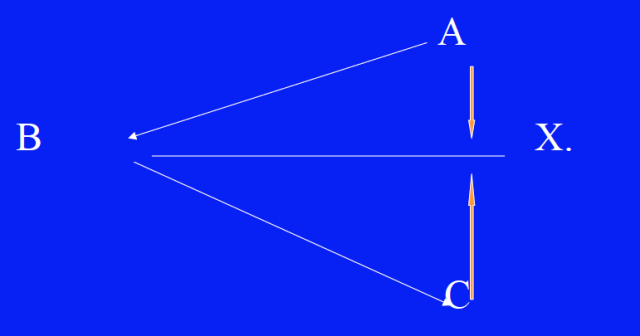

(Ich hätte gar nicht substantielles für ein Minimalbeispiel, daher lasse ich es weg. Bild: so ungefähr könnte es aussehen...)

[img]http://golatex.de/files/chrispfeile_156.png[/img]
