Ansicht erweitern Die letzten Beiträge des Themas: TikZ: Node-Breite in Abhängigkeit vom längsten Text

von mofehl » Sa 4. Apr 2015, 10:50

Hallo Elke, vielen Dank für deine Lösung! Sie entspricht genau dem, wonach ich gesucht habe!

von esdd » Fr 3. Apr 2015, 23:29

Eine Möglichkeit ist die Verwendung des Paketes eqparbox:
\documentclass[11pt,margin=2pt]{standalone}
\usepackage{tikz}
\usetikzlibrary{positioning}

\usepackage{eqparbox}

\begin{document}
\begin{tikzpicture}[
    every node/.style={fill=blue!20!white},
]

\node (a) {\eqparbox{mybox}{Kondition\\(Ausdauer, Kraft, Schnelligkeit, Beweglichkeit)}};
\node (b) [below=of a] {\eqparbox{mybox}{Technik\\(Koordination, Klettertechnik)}};
\node (c) [below=of b] {\eqparbox{mybox}{Taktik\\(Gedankliche Analyse, situative Anwendung von Koennen, Wissen und Erfahrung)}};
\node (d) [below=of c] {\eqparbox{mybox}{Psychologische Persoenlichkeitsmerkmale\\(Motivation, Angst)}};

\end{tikzpicture}
\end{document}
Alle Boxen, die die gleiche Breite haben sollen, müssen das gleiche eindeutige Label erhalten. Damit die Breite richtig eingestellt ist, braucht es zwei Durchläufe.

Gruß
Elke

TikZ: Node-Breite in Abhängigkeit vom längsten Text

von mofehl » Fr 3. Apr 2015, 14:57

Moin,

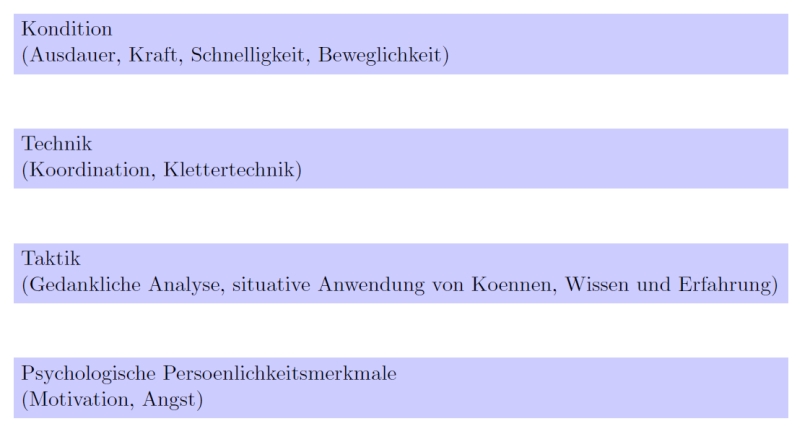

gibt es eine Möglichkeit, bei TikZ-Nodes deren Breite in Abhängigkeit vom längsten Text zu setzen? Folgendes Minimalbeispiel soll mein Problem verdeutlichen. Ich möchte, dass die vier Nodes alle dieselbe Breite aufweisen. Allerdings möchte ich die Breite nicht händisch bestimmen (so wie im Beispiel getan). Sie soll sich vielmehr nach dem breitesten Text richten. Ist das möglich?
\documentclass[11pt,margin=2pt]{standalone}
\usepackage{tikz}
\usetikzlibrary{positioning}

\begin{document}
\begin{tikzpicture}[
	every node/.style={fill=blue!20!white},
]

\node (a) [text width=14cm]				{Kondition\\(Ausdauer, Kraft, Schnelligkeit, Beweglichkeit)};
\node (b) [text width=14cm,below=of a]	{Technik\\(Koordination, Klettertechnik)};
\node (c) [text width=14cm,below=of b]	{Taktik\\(Gedankliche Analyse, situative Anwendung von Koennen, Wissen und Erfahrung)};
\node (d) [text width=14cm,below=of c]	{Psychologische Persoenlichkeitsmerkmale\\(Motivation, Angst)};

\end{tikzpicture}
\end{document}
