circuitikz und Fehlermeldung bei Verwendung node[op amp]

Antwort erstellen


Diese Frage dient dazu, das automatisierte Versenden von Formularen durch Spam-Bots zu verhindern.
Smilies
:D :) :( :o :shock: :? 8) :lol: :-x :P :oops: :cry: :evil: :twisted: :roll: :wink: :!: :?: :idea: :arrow: :| :mrgreen:
BBCode ist eingeschaltet
[img] ist eingeschaltet
[flash] ist ausgeschaltet
[url] ist eingeschaltet
Smilies sind eingeschaltet
Die letzten Beiträge des Themas

Ich habe die Datenschutzerklärung gelesen und bin damit einverstanden.



Wenn du eine Datei oder mehrere Dateien anhängen möchtest, gib die Details unten ein.

Ansicht erweitern Die letzten Beiträge des Themas: circuitikz und Fehlermeldung bei Verwendung node[op amp]

von dutss » Do 12. Feb 2015, 15:24

Hey Elke,

vielen Dank für die Lösung. Ich habe ewig im Code nach Syntaxfehlern gesucht :/

Schönen Tag noch!

dutss

von esdd » Do 12. Feb 2015, 11:43

Dein Problem ist die gewählte Dokumentenklasse minimal, in der einfach viele Dinge nicht definiert sind und die sich deshalb nicht für Minimalbeispiele eignet.

Zum Beispiel liefert der folgende Code
\documentclass{minimal}
\begin{document}
\scriptsize Text
\end{document}
den Fehler: ! Undefined control sequence. \scriptsize

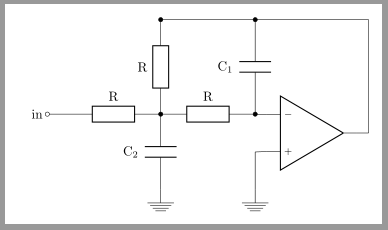

Wähle deshalb eine der KOMA-Script- oder der Standardklassen. Gerade bei einzelnen Zeichnungen bietet sich auch standalone an:

\documentclass[margin=10pt]{standalone}
\usepackage{tikz}
\usepackage{circuitikz}

\begin{document}
\tikzset{component/.style={draw,thick,circle,fill=white,minimum size =0.5cm,inner sep=0pt}}

\begin{circuitikz}[european, scale =1.0]
\draw (0,1)node[left] {in} to[short,o-] (0.5,1)
      to[R={R},-*] (3,1)
      to[R={R},-*] (3,3.5) to[short] (5.5,3.5) to[short] (8.5,3.5) to (8.5,0.5) ;% opamp1.out;
\draw [C, l={C$_2$}] (3,-1) to (3,1) ;
\draw (3,-1)node[ground]{};
\draw (3,1) to [R={R},-*] (5.5,1) to [C, l={C$_1$},-*] (5.5,3.5) ;
\draw (7,0.5) node[op amp] (opamp1) {};
\draw (5.5,1) -- (opamp1.-);
\draw (5.5,-1)node[ground]{} to[short](5.5,0) --(opamp1.+);
\draw (opamp1.out) to [short](8.5,0.5);
\end{circuitikz}
\end{document}
Gruß
Elke

Dateianhänge

circuitikz und Fehlermeldung bei Verwendung node[op amp]

von dutss » Do 12. Feb 2015, 01:09

Hallo zusammen,

habe mich seit ein paar Stunden mit circuitikz auseinandergesetzt. Alles klappt gut, solange ich keine OpAmps einfüge. Ansonsten erhalte ich eine Fehlermeldung: "Undefined control sequence \draw (7,0.5) node[op amp] (opamp1) {};"

Woran kann das liegen?

Danke für Vorschläge.

Grüße
\documentclass{minimal}
\usepackage{tikz}
\usepackage{circuitikz}

\begin{document}

\tikzset{component/.style={draw,thick,circle,fill=white,minimum size =0.5cm,inner sep=0pt}}

\begin{circuitikz}[european, scale =1.0]
\draw (0,1)node[left] {in} to[short,o-] (0.5,1)
     to[R={R},-*] (3,1)
     to[R={R},-*] (3,3.5) to[short] (5.5,3.5) to[short] (8.5,3.5) to (8.5,0.5) ;% opamp1.out;
\draw [C, l={C$_2$}] (3,-1) to (3,1) ;
\draw (3,-1)node[ground]{};
\draw (3,1) to [R={R},-*] (5.5,1) to [C, l={C$_1$},-*] (5.5,3.5) ;

\draw (7,0.5) node[op amp] (opamp1) {};

\draw (5.5,1) -- (opamp1.-);
\draw (5.5,-1)node[ground]{} to[short](5.5,0) --(opamp1.+);
%\draw (opamp1.out) to [short](8.5,0.5)


\end{circuitikz}

\end{document}

Nach oben
