von Blubberblase » Sa 15. Sep 2012, 15:06
Hallo,
ich wollte die Tabelle im Anhang in Latex umsetzen, was mir leider bisher noch nicht so gut gelungen ist. Ich dachte, dass bei der Nutzung von tabularx, multirow und X als Spaltentyp Latex mir die richtige Zellenbreite erstellt und den Text entsprechend umbricht, was leider nicht der Fall ist...
Könnt ihr mir bitte weiterhelfen?
Die Festlegung einer bestimmten Höhe (n\tablewidth) hat mir schon etwas gebracht, vorher war der Text vollkommen durcheinander...
Gruß,
Blubberblase
Hier mein bisheriger Ansatz:
\documentclass[
a4paper, %size of paper
12pt, %font size
twoside,
openright, %start new chapter only on the right side
parskip,
final, %
chapterprefix = false, %Kapitel anschreiben als Kapitel
BCOR=12mm
]{scrreprt}
\usepackage[ngerman, italian, greek]{betababel}
\usepackage[latin1]{inputenc}
\usepackage{graphicx}
\usepackage{array}
\usepackage{tabularx}
\usepackage{multirow}
\usepackage{rotating}
\KOMAoptions{DIV=12}
\newcolumntype{C}{>{\raggedright\arraybackslash}X}
\begin{document}
\begin{tabularx}{1\textwidth}{l|l|C|C|C}
\textbf{Forma} & \textbf{Ogetto} & \textbf{Tipologia orlo} & \textbf{Tecnica di realizzazione dell'orlo} & \textbf{Organizzazione dello spazio decorato} \\ \hline
\multirow{11}{*}{\begin{sideways}Coppa emisferica\end{sideways}} & BRIT\_01 & \multirow{8}{11\baselineskip }{estroflesso} & \multirow{4}{6\baselineskip}{Strato esterno 3 cm circa più basso di quello interno: fascia priva di decorazione.} & \multirow{5}{8\baselineskip}{Fondo e un registro orizzontale} \\ \cline{2-2}
&BRIT\_02 & & & \\ \cline{2-2}
&GEN\_01 & & & \\\cline{2-2}
&GEN\_02 & & & \\\cline{2-2} \cline{4-4}
& HERM\_02 & & Verosimilmente come i precedenti & \\ \cline{2-2} \cline{4-5}
& ROT\_01& & \multirow{3}{5\baselineskip }{Strato esterno termina appena sotto il labbro dello strato interno: decorazione fino all'orlo.} & Fondo e tre registri orizzontali \\ \cline{2-2} \cline{5-5}
& TAR\_01 & & & Probabile fondo e tre registri orizzontali leggibili \\ \cline{2-2} \cline{5-5}
& TAR\_02 & & & Fondo poco leggibile\\ \cline{2-5}
& COL\_01 & \multirow{3}{4\baselineskip }{dritto} & \multirow{3}{4\baselineskip }{Strati di pari altezza: decorazione fino all'orlo.} & \multirow{2}{2\baselineskip}{Fondo e cinque registri orizzontali}\\ \cline{2-2}
& PILK\_01 & & & \\ \cline{2-2} \cline{5-5}
& YASS\_01 & & & Fondo e campitura geometrica\\ \cline{1-5}
\end{tabularx}
\end{document}

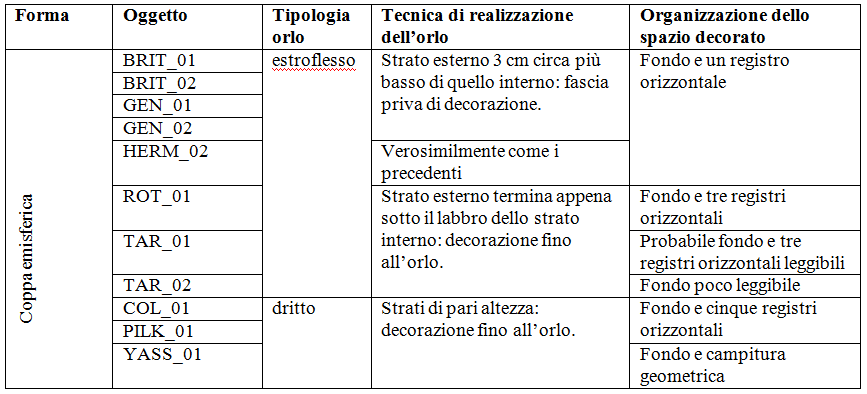

- Dateianhänge
-
- Vorlage der Tabelle
- tabelle.png (33.54 KiB) 1071 mal betrachtet
Hallo,
ich wollte die Tabelle im Anhang in Latex umsetzen, was mir leider bisher noch nicht so gut gelungen ist. Ich dachte, dass bei der Nutzung von tabularx, multirow und X als Spaltentyp Latex mir die richtige Zellenbreite erstellt und den Text entsprechend umbricht, was leider nicht der Fall ist...
Könnt ihr mir bitte weiterhelfen?
Die Festlegung einer bestimmten Höhe (n\tablewidth) hat mir schon etwas gebracht, vorher war der Text vollkommen durcheinander...
Gruß,
Blubberblase :-)
Hier mein bisheriger Ansatz:
[code]
\documentclass[
a4paper, %size of paper
12pt, %font size
twoside,
openright, %start new chapter only on the right side
parskip,
final, %
chapterprefix = false, %Kapitel anschreiben als Kapitel
BCOR=12mm
]{scrreprt}
\usepackage[ngerman, italian, greek]{betababel}
\usepackage[latin1]{inputenc}
\usepackage{graphicx}
\usepackage{array}
\usepackage{tabularx}
\usepackage{multirow}
\usepackage{rotating}
\KOMAoptions{DIV=12}
\newcolumntype{C}{>{\raggedright\arraybackslash}X}
\begin{document}
\begin{tabularx}{1\textwidth}{l|l|C|C|C}
\textbf{Forma} & \textbf{Ogetto} & \textbf{Tipologia orlo} & \textbf{Tecnica di realizzazione dell'orlo} & \textbf{Organizzazione dello spazio decorato} \\ \hline
\multirow{11}{*}{\begin{sideways}Coppa emisferica\end{sideways}} & BRIT\_01 & \multirow{8}{11\baselineskip }{estroflesso} & \multirow{4}{6\baselineskip}{Strato esterno 3 cm circa più basso di quello interno: fascia priva di decorazione.} & \multirow{5}{8\baselineskip}{Fondo e un registro orizzontale} \\ \cline{2-2}
&BRIT\_02 & & & \\ \cline{2-2}
&GEN\_01 & & & \\\cline{2-2}
&GEN\_02 & & & \\\cline{2-2} \cline{4-4}
& HERM\_02 & & Verosimilmente come i precedenti & \\ \cline{2-2} \cline{4-5}
& ROT\_01& & \multirow{3}{5\baselineskip }{Strato esterno termina appena sotto il labbro dello strato interno: decorazione fino all'orlo.} & Fondo e tre registri orizzontali \\ \cline{2-2} \cline{5-5}
& TAR\_01 & & & Probabile fondo e tre registri orizzontali leggibili \\ \cline{2-2} \cline{5-5}
& TAR\_02 & & & Fondo poco leggibile\\ \cline{2-5}
& COL\_01 & \multirow{3}{4\baselineskip }{dritto} & \multirow{3}{4\baselineskip }{Strati di pari altezza: decorazione fino all'orlo.} & \multirow{2}{2\baselineskip}{Fondo e cinque registri orizzontali}\\ \cline{2-2}
& PILK\_01 & & & \\ \cline{2-2} \cline{5-5}
& YASS\_01 & & & Fondo e campitura geometrica\\ \cline{1-5}
\end{tabularx}
\end{document}
[/code]
