von **eff** » Fr 13. Apr 2012, 14:51

Hallo,

hast du mal probiert, was Jens geschrieben hat?

\documentclass{scrreprt}
\usepackage[latin1]{inputenc}
\usepackage[ngerman]{babel}

% PGF und TikZ laden
\usepackage[european]{circuitikz}

\begin{document}

\ctikzset{voltage/distance from node=.5}% in \pgf@circ@Rlen units
\ctikzset{voltage/distance from line=.25}% pos. between 0 and 1
\ctikzset{voltage/bump b/.initial=1.5}%

  \begin{circuitikz}
    \draw (1,4) to [R=$R_1$, v=$U_1$, -*] (4,4);
    \draw (1,4) to [R=$R_2$, v=$U_2$, -*] (1,1);
    \draw (1,4) to [R=$R_3$, v=$U_3$, -*] (-2,4);
    \draw (1,1) to [R=$R_4$, v=$U_4$, -*] (4,4);
  \end{circuitikz}
\end{document}

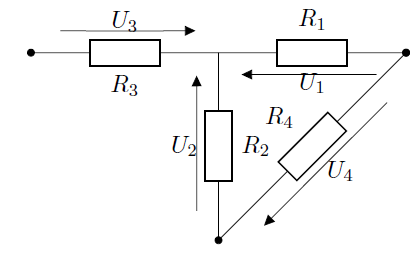

Obiges erzeugt bei mir wunderschöne gerade Pfeile. Kann bei dir ariieren, aber bei mir geht es. Was etwas unschön ist, sind die Beschriftungen die in die Pfeile laufen. Da muss ich wohl auch noch etwas spielen.

Ich glaube übrigens, dass Massimo gar keine Zeit mehr an diesem Package arbeitet. Obiger Workaround ist also im Prinzip die eine von zwei Lösungen. Die andere ist, sich mit den nativen Schaltungselementen von TikZ zu beschäftigen. Damit sind meines Erachtens bei etwas mehr Aufwand auch die schöneren Schaltungen möglich.

Viele Grüße
Felix

von J » Do 12. Apr 2012, 15:06

Hallo,

gibt es denn jetzt schon eine gute Lösung für diese Problem?
Ich hatte Massimo Redaelli deswegen vor einiger zeit angeschrieben,
aber der hat wohl nicht die Zeit gefunden es einzubinden.

Falls eine gute Lösung vorliegt wäre ich dankbar wenn das an
M.R. weiter gegeben wird, damit er sie ins package einbinden kann.

Aber ich persöhnlich würde mich auch mit einem Workaround abfinden.

J

von **eff** » Mo 6. Feb 2012, 15:03

Mit einer Antwort hatte ich gar nicht mehr gerechnet, aber das Problem ist immer noch aktuell.

Ich werde das mal probieren! Vielen Dank!

von **Jens** » So 5. Feb 2012, 23:30

Moin moin!

In der Datei pgfcircvoltage.sty (zirka Zeile 90) finden sich folgende Befehle:

\ctikzvalof{voltage/distance from node}% definiert, wie weit entfernt der Pfeil von den Knotenpunkten/Nodes beginnt und endet,% defines how far from the nodes the arrow starts and ends,
\ctikzvalof{voltage/distance from line}% definiert, wie weit entfernt der Pfeil von den Leitern/Drähten beginnt und endet,% defines how far from the wire the arrow starts and ends,
\ctikzvalof{voltage/bump b}% definiert, wie gebogen/gekrümmt der Pfeil ist.% defines how bent the arrow is.

Die Standardeinstellungen lauten, wie folgt::arrow:

\ctikzset{voltage/distance from node=.5}% in \pgf@circ@Rlen units
\ctikzset{voltage/distance from line=.08}% pos. between 0 and 1
\ctikzset{voltage/bump b/.initial=1.5}%

Da musst du mal mit den Parametern „herumspielen“!!:!:

Viel/Maximalen Erfolg!

von **eff** » Do 12. Mai 2011, 14:57

Hallo,

ich erfreue mich gerade des CircuiTikZ-Pakets, bin aber etwas verdrossen über die Tatsache, dass die ein Bauteil begleitenden Spannungspfeile leider gebogen sind und nicht gerade. Kann mir jemand helfen, wie ich die gerade kriege?

Viele Grüße
Felix

P.S.: So ist er krumm:

\documentclass{scrreprt}
\usepackage[latin1]{inputenc}
\usepackage[ngerman]{babel}

% PGF und TikZ laden
\usepackage[european]{circuitikz}

\begin{document}
  \begin{circuitikz}
    \draw (1,1) to [R=$R_1$, v=$U_R$, -*] (3,1);
  \end{circuitikz}
\end{document}
