Re:

von Corioliskraft » Mi 31. Mai 2023, 08:04

Abc hat geschrieben:
Di 30. Mai 2023, 18:33
Lies den Abschnitt 4.9.11 Two Ordinates (y-axis) or Multiple Axes von pgfplots.
Vielen lieben Dank! Wie ich sehe, hab ich wirklich das wohl überlesen. Dir einen guten Tag!

von Abc » Di 30. Mai 2023, 18:33

Lies den Abschnitt 4.9.11 Two Ordinates (y-axis) or Multiple Axes von pgfplots.

Plot mit zwei Ordinaten und einer Abszisse

von Corioliskraft » Di 30. Mai 2023, 12:20

Hallo alle zusammen,

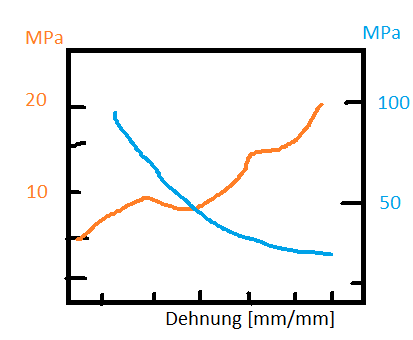

ich würde gerne ein solches Diagramm erstellen
und verwende dazu tikzplotz.

Es sollen aus (siehe Dateianhang) die beiden Datensätze zusammen dargestellt werden.
Die Gemeinsamkeit ist die Ordinate (Dehnung [mm/mm]), Links die Spannung für Datensatz 1 und rechts die für Datensatz 2.

Die Dokumentation von tikz habe ich jetzt schon paar mal überflogen und es scheint so, als wäre da keine Option für mein Vorhaben. Habe ich da etwas übersehen oder gibt es da einen Workaround?

Meine aktuelle Umgebung ist die Folgende (es ist noch kein Inhalt im Minibeispiel).
\documentclass[11pt,parskip=full,a4paper]{scrartcl}
\usepackage{scrlayer-scrpage}

%______________________________________________________
%%%%------Allgemeine Dokumenteneinstellungen
%zur korrekten Anwendung und Kompillierung der deutschen buchstaben
\usepackage[ngerman]{babel}
\usepackage[utf8]{inputenc}
\usepackage[T1]{fontenc}
%
\usepackage{lmodern} %für deutsche Sonderzeichen

%______________________________________________________
%%------Mathematik
\usepackage{amsmath}
\usepackage{amsfonts}
\usepackage{amssymb}
\usepackage{amsthm}

%______________________________________________________
%%%%------LaTeX-Tikz
%Tikz Pakete
\usepackage{tikz}
\usepackage{import}
\usepackage[most]{tcolorbox}
\usepackage{pgfplots}
\pgfplotsset{compat=1.18}
\usetikzlibrary{datavisualization}
\usetikzlibrary[datavisualization]
\usetikzlibrary[calc]

\newtcbtheorem{theo}%
	{Theorem}{}{theorem}
%______________________________________________________
%%%%------SI Einheiten schneller schreiben
\usepackage{siunitx}

\usepackage{color}
\usepackage{xcolor}
\begin{document}
test

\end{document}
Meine Diagramme fertige ich als nach diesem Muster an (lade sie von extern rein):
\begin{figure}[ht]
\begin{tikzpicture}
	\begin{axis}[
		x label style={at={(axis description cs:0.5,-0.05)},anchor=north},
		%x label style={anchor=north},
		y label style={at={(axis description cs:-0.07,0.5)},anchor=south},
		y label style={anchor=south},
		xlabel={Dehnung $\left[  \% \right]$  },
		ylabel={Spannung $\left[ MPa \right]$ },
		xmin=0,
		xmax=0.6,	%optional, commented out = automatic
		ymin=0,
		ymax=15,
		tick align=inside,
		grid,
		legend pos=south east
		]
	\addplot [mark=none,
	gray,
	smooth,
	thick
	] table [y=Spannung, x=Dehnung,col sep=tab] {./Tabellen/Material/vestrakeepL4000G.csv};
	%
	\end{axis}
	\end{tikzpicture}
	\caption{das ist eine Beispielbeschreibung}
	\label{plot:spannungsuebersicht}
	\end{figure}

Dateianhänge
VESTAKEEP_L4000G_Spannung-Dehnung_extern.csv
Datensatz_2
(259 Bytes) 80-mal heruntergeladen
VESTAKEEP_L4000G_Sekantenmodul-Dehnung.csv
Datensatz_1
(261 Bytes) 67-mal heruntergeladen
