Ansicht erweitern Die letzten Beiträge des Themas: Komische Fehlermeldung

von Bartman » Fr 7. Dez 2018, 02:04

Sieh Dir an, was die Pakete machen und entscheide selbst. Die Anzeige des Seitenlayouts ist natürlich nur zum Testen vorgesehen. Eine kurze Beschreibung findest Du auf der Website des Comprehensive-TeX-Archive-Network und am Anfang der jeweiligen Dokumentation.

Die Fähigkeiten des Pakets subcaption siehst Du in der zweiten figure-Umgebung.

von Fedex998 » Fr 7. Dez 2018, 01:16

Das pgfplotsset ist wahrscheinlich gut immer mitzunehmen, da es die version meiner pgfplot angibt. Nur bei den Packages bin ich mir nicht sicher was die machen.

von Fedex998 » Fr 7. Dez 2018, 01:14

Sie haben jetzt nur in der präambel was geändert oda übersehe ich da etwas?
Sind die 2 Packages (subcaption &showframe) und das pgfplotsset{} nur für diese bsp. wichtig oder soll ich die in jedem programm jetzt mitnehmen.?

von Bartman » Fr 7. Dez 2018, 00:57

Mein Vorschlag für ein paar Änderungen:
\documentclass[fontsize=12pt]{scrartcl} % Art des Textes

\usepackage[utf8]{inputenc}             % Eingabecodierung
\usepackage[T1]{fontenc}                % Ausgabeentcoding
\usepackage[ngerman]{babel}             % Deutsche Einstellungen
\usepackage{subcaption}                 % Bildbeschreibung; Ersatzpaket lädt caption
\usepackage{pgfplots}                   % Diagramme zeichnen
\usepackage{filecontents}               % für Diagramme Datenliste erstellen
\usepackage[locale=DE]{siunitx}         % SI Einheiten verwenden
\usepackage{showframe}                  % zeigt das Seitenlayout
%================================Packages==================================%

\pgfplotsset{
	compat=newest,% https://texwelt.de/wissen/fragen/19163
	/pgf/number format/.cd,
		1000 sep={\,},% siehe Abschnitt 92.1 in pgfmanual.pdf
		min exponent for 1000 sep=4
}

\begin{document}
\begin{filecontents}{Daten_Ersatzspannungsquelle.csv}
 Ik         U0      UR100   UR33   IR100   IR33   Ik5
 0         5.05   0      0      0      0      0
 204.70      0      4.04   2.91   40.80   87.30   1010
\end{filecontents}

\begin{figure}[ht]
	\centering
	\begin{tikzpicture}
	\begin{axis}[
		width=0.7\textwidth,height=0.25\textheight,
%		grid=major,
		xlabel = Strom/\si{\milli\ampere},
		ylabel = Spannung/\si{\volt},
		xmin=0, xmax=240,
		ymin=0, ymax=6,
		axis y line=center,
		axis x line=middle,
		label style={at={(ticklabel cs:0.5)},anchor=near ticklabel,sloped}
	]
	\addplot[very thick] table [x=Ik, y=U0] {Daten_Ersatzspannungsquelle.csv}
		node[above,pos=0.03] {$U_{0}$}node[above,pos=1] {$I_{K}$};
	\addplot table [x=IR100, y=UR100] {Daten_Ersatzspannungsquelle.csv}
		node[right,pos=1] {AP ($R_{L}= \SI{100}{\ohm}$)};
	\addplot table [x=IR33, y=UR33] {Daten_Ersatzspannungsquelle.csv}
		node[right,pos=1] {AP ($R_{L}= \SI{33}{\ohm}$)};
	\addplot[dashed,very thick,blue] table [x=Ik5, y=U0] {Daten_Ersatzspannungsquelle.csv}
		node[above,pos=0.1] {(Frage 2)};
	\end{axis}
	\end{tikzpicture}
\caption{Kennlinie einer Ersatzspannungsquelle}
\label{diag:Kennlinie einer Ersatzspannungsquelle}
\end{figure}

%Neues Diagramm reinkopiert

\begin{filecontents}{Daten_Ohmsches_Gesetz_Versuch_1.csv}
U         R100      R330
0         0         0
2         20.06      6.07
4         40.2      12.07
6         59.1      18.27
8         79.5      24.34
10         98.0      30.28
12         118.3      36.32
\end{filecontents}

\begin{filecontents}{Daten_Ohmsches_Gesetz_Versuch_2.csv}
R         U12V      U8V      U4V
100         118.20      79.30   39.60
220         54.06      36.69   18.33
330         36.32      24.04   12.15
470         25.73      17.07   8.61
680         17.67      11.70   5.91
1000      12.10      8.03   4.05
\end{filecontents}

\begin{figure}[htb]
	\centering
	\begin{minipage}[b]{0.48\textwidth}
		\centering
		\begin{tikzpicture}
		\begin{axis}[
			width=\textwidth,%height=0.3\textheight,
			grid=major,
			xlabel = Spannung/\si{\V},
			ylabel = Strom/\si{\mA},
			xmin=0, xmax=15,
			ymin=0, ymax=130,
			axis y line=center,
			axis x line=middle,
			label style={at={(ticklabel cs:0.5)},anchor=near ticklabel,sloped}
		]
		\addplot table [x=U, y=R100] {Daten_Ohmsches_Gesetz_Versuch_1.csv}
			node[above] {\SI{100}{\ohm}};
		\addplot table [x=U, y=R330] {Daten_Ohmsches_Gesetz_Versuch_1.csv}
			node[above] {\SI{330}{\ohm}};
		\end{axis}
		\end{tikzpicture}
		\subcaption{der Spannung}
		\label{diag:Stromkennlinie in Abhängigkeit der Spannung}
	\end{minipage}
	\space
	\begin{minipage}[b]{0.48\textwidth}
		\centering
		\begin{tikzpicture}
		\begin{axis}[
			width=\textwidth,%height=0.3\textheight,
			grid=major,
			xlabel = Widerstand/\si{\volt},
			ylabel = Strom/\si{\milli\ampere},
			xmin=0, xmax=1100,
			ymin=0, ymax=130,
			axis y line=center,
			axis x line=middle,
			label style={at={(ticklabel cs:0.5)},anchor=near ticklabel,sloped}
		]
		\addplot table [x=R, y=U12V] {Daten_Ohmsches_Gesetz_Versuch_2.csv}
			node[above,pos=0] {\SI{12}{\volt}};
		\addplot table [x=R, y=U8V] {Daten_Ohmsches_Gesetz_Versuch_2.csv}
			node[above,pos=0] {\SI{8}{\volt}};
		\addplot table [x=R, y=U4V] {Daten_Ohmsches_Gesetz_Versuch_2.csv}
			node[above,pos=0] {\SI{4}{\volt}};
		\end{axis}
		\end{tikzpicture}
		\subcaption{des Widerstandes}
		\label{diag:Stromkennlinie in Abhängigkeit des Widerstandes}
	\end{minipage}
	\caption{Stromkennlinie in Abhängigkeit}
	\label{diag:Stromkennlinie in Abhängigkeit}
\end{figure}
\end{document}

von Fedex998 » Do 6. Dez 2018, 23:18

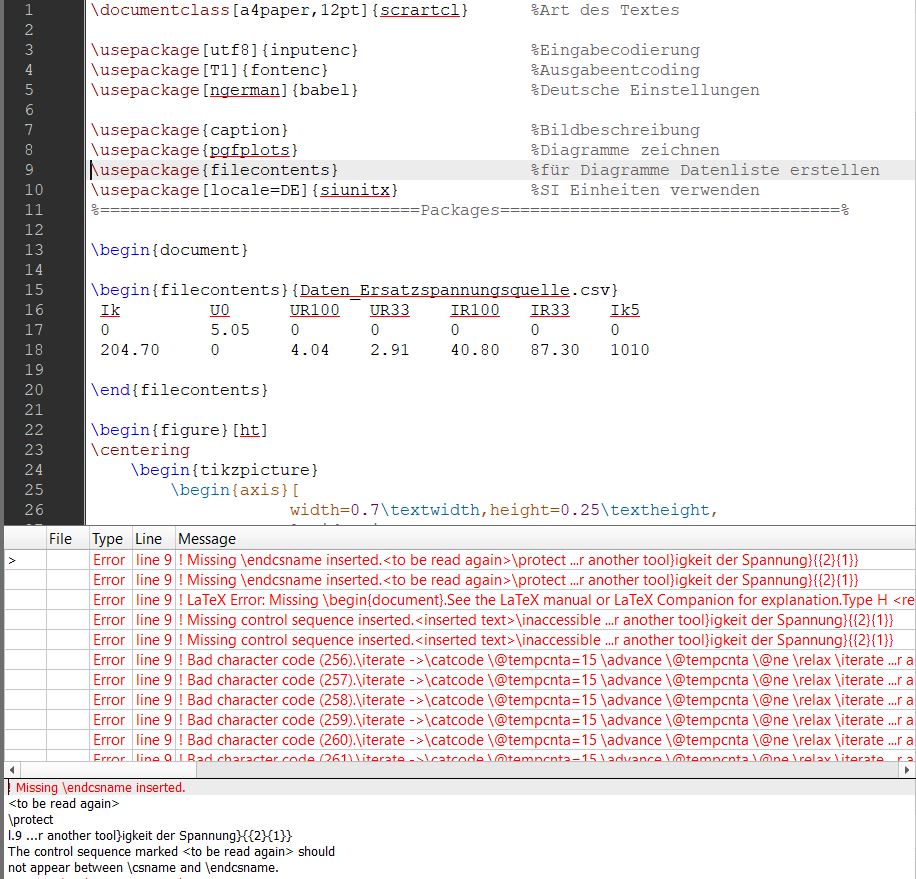

So sieht dann die Fehlermeldung aus, nachdem ich die .aux Datei gelöscht habe.
Dateianhänge
(226.19 KiB) 3229 mal betrachtet

von Fedex998 » Do 6. Dez 2018, 23:14

Danke hat funktioniert!

Dann wollte ich ein weites Diagramm aus meiner Arbeit in diese Datei kopieren.
Und dann war wieder so eine komische Fehlermeldung da.

Das lustige ist, das es in meiner Arbeit ganz normal funktioniert und hier nicht.
\documentclass[a4paper,12pt]{scrartcl}		%Art des Textes

\usepackage[utf8]{inputenc} 				%Eingabecodierung
\usepackage[T1]{fontenc}					%Ausgabeentcoding
\usepackage[ngerman]{babel} 				%Deutsche Einstellungen

\usepackage{caption}						%Bildbeschreibung
\usepackage{pgfplots}						%Diagramme zeichnen
\usepackage{filecontents}					%für Diagramme Datenliste erstellen
\usepackage[locale=DE]{siunitx} 			%SI Einheiten verwenden
%================================Packages==================================%

\begin{document}

\begin{filecontents}{Daten_Ersatzspannungsquelle.csv}
 Ik			U0		UR100	UR33	IR100	IR33	Ik5
 0			5.05	0		0		0		0		0
 204.70		0		4.04	2.91	40.80	87.30	1010

\end{filecontents}

\begin{figure}[ht]
\centering
	\begin{tikzpicture}
    	\begin{axis}[
					width=0.7\textwidth,height=0.25\textheight,
    				%grid=major,
					xlabel = Strom/\si{\milli\ampere},
					ylabel = Spannung/\si{\volt},
       				xmin=0, xmax=240,
        			ymin=0, ymax=6,
        			axis y line=center,
       				axis x line=middle,
       				label style={at={(ticklabel cs:0.5)},anchor=near ticklabel,sloped}
    			]
			\addplot[very thick] table [x=Ik, y=U0] {Daten_Ersatzspannungsquelle.csv}node[above,pos=0.03] {$U_{0}$}node[above,pos=1] {$I_{K}$};
			\addplot table [x=IR100, y=UR100] {Daten_Ersatzspannungsquelle.csv}node[right,pos=1] {AP ($R_{L}= \SI{100}{\ohm}$)};
			\addplot table [x=IR33, y=UR33] {Daten_Ersatzspannungsquelle.csv}node[right,pos=1] {AP ($R_{L}= \SI{33}{\ohm}$)};
			\addplot[dashed,very thick,blue] table [x=Ik5, y=U0] {Daten_Ersatzspannungsquelle.csv}node[above,pos=0.1] {(Frage 2)};
    	\end{axis}
	\end{tikzpicture}
\caption{Kennlinie einer Ersatzspannungsquelle}
\label{diag:Kennlinie einer Ersatzspannungsquelle}
\end{figure}

%Neues Diagramm reinkopiert

\begin{filecontents}{Daten_Ohmsches_Gesetz_Versuch_1.csv}
U   		R100		R330
0			0			0
2			20.06		6.07
4			40.2		12.07
6			59.1		18.27
8			79.5		24.34
10			98.0		30.28
12			118.3		36.32
\end{filecontents}

\begin{filecontents}{Daten_Ohmsches_Gesetz_Versuch_2.csv}
R   		U12V		U8V		U4V
100			118.20		79.30	39.60
220			54.06		36.69	18.33
330			36.32		24.04	12.15
470			25.73		17.07	8.61
680			17.67		11.70	5.91
1000		12.10		8.03	4.05
\end{filecontents}

\begin{figure}[htb]
\centering
\begin{minipage}[b]{0.45\textwidth}
\centering
 \begin{tikzpicture}
    \begin{axis}[
    				width=1.2\textwidth,%height=0.3\textheight,
    				grid=major,
					xlabel = Spannung/V,
					ylabel = Strom/mA,
        			xmin=0, xmax=15,
        			ymin=0, ymax=130,
        			axis y line=center,
       				axis x line=middle,
       				label style={at={(ticklabel cs:0.5)},anchor=near ticklabel,sloped}
    			]

        \addplot table [x=U, y=R100] {Daten_Ohmsches_Gesetz_Versuch_1.csv}node[above] {$\SI{100}{\ohm}$};
        \addplot table [x=U, y=R330] {Daten_Ohmsches_Gesetz_Versuch_1.csv}node[above] {$\SI{330}{\ohm}$};
    \end{axis}
\end{tikzpicture}
\caption{Stromkennlinie in Abhängigkeit der Spannung}
\label{diag:Stromkennlinie in Abhängigkeit der Spannung}
\end{minipage}
\hfill
\begin{minipage}[b]{0.45\textwidth}
\centering
 \begin{tikzpicture}
    \begin{axis}[
    				width=1.2\textwidth,%height=0.3\textheight,
    				grid=major,
					xlabel = Widerstand/\si{\volt},
					ylabel = Strom/\si{\milli\ampere},
           			xmin=0, xmax=1100,
        			ymin=0, ymax=130,
        			axis y line=center,
       				axis x line=middle,
       				label style={at={(ticklabel cs:0.5)},anchor=near ticklabel,sloped}
    			]

        \addplot table [x=R, y=U12V] {Daten_Ohmsches_Gesetz_Versuch_2.csv}node[above,pos=0] {$\SI{12}{\volt}$};
        \addplot table [x=R, y=U8V] {Daten_Ohmsches_Gesetz_Versuch_2.csv}node[above,pos=0] {$\SI{8}{\volt}$};
        \addplot table [x=R, y=U4V] {Daten_Ohmsches_Gesetz_Versuch_2.csv}node[above,pos=0] {$\SI{4}{\volt}$};
    \end{axis}
\end{tikzpicture}
\caption{Stromkennlinie in Abhängigkeit des Widerstandes}
\label{fig:Stromkennlinie in Abhängigkeit des Widerstandes}
\end{minipage}
\end{figure}

\end{document}
Dateianhänge

von Gast » Do 6. Dez 2018, 23:09

von Rolli » Do 6. Dez 2018, 23:02

Sowohl im Overleaf als auch bei mir lokal kommt keine Fehlermeldung. Lösche mal die .AUX-Datei - geht es dann?

Gruß vom Rolli

Komische Fehlermeldung

von Fedex998 » Do 6. Dez 2018, 22:54

Hallo alle zusammen!

Weiß jemand wieso ich hier eine Fehlermeldung bekomme.

Bild der Fehlermeldung ist im Anhang.

Vielen Dank im Vorraus.
\documentclass[a4paper,12pt]{scrartcl}		%Art des Textes

\usepackage[utf8]{inputenc} 				%Eingabecodierung
\usepackage[T1]{fontenc}					%Ausgabeentcoding
\usepackage[ngerman]{babel} 				%Deutsche Einstellungen

\usepackage{caption}						%Bildbeschreibung
\usepackage{pgfplots}						%Diagramme zeichnen
\usepackage{filecontents}					%für Diagramme Datenliste erstellen
\usepackage[locale=DE]{siunitx} 			%SI Einheiten verwenden
%================================Packages==================================%

\begin{document}

\begin{filecontents}{Daten_Ersatzspannungsquelle.csv}
 Ik			U0		UR100	UR33	IR100	IR33	Ik5
 0			5.05	0		0		0		0		0
 204.70		0		4.04	2.91	40.80	87.30	1010

\end{filecontents}

\begin{figure}[ht]
\centering
\begin{tikzpicture}
    \begin{axis}[
					width=0.7\textwidth,height=0.25\textheight,
    				%grid=major,
					xlabel = Strom/\si{\milli\ampere},
					ylabel = Spannung/\si{\volt},
       				xmin=0, xmax=240,
        			ymin=0, ymax=6,
        			axis y line=center,
       				axis x line=middle,
       				label style={at={(ticklabel cs:0.5)},anchor=near ticklabel,sloped}
    			]
\addplot[very thick] table [x=Ik, y=U0] {Daten_Ersatzspannungsquelle.csv}node[above,pos=0.03] {$U_{0}$}node[above,pos=1] {$I_{K}$};
\addplot table [x=IR100, y=UR100] {Daten_Ersatzspannungsquelle.csv}node[right,pos=1] {AP ($R_{L}= \SI{100}{\ohm}$)};
\addplot table [x=IR33, y=UR33] {Daten_Ersatzspannungsquelle.csv}node[right,pos=1] {AP ($R_{L}= \SI{33}{\ohm}$)};
\addplot[dashed,very thick,blue] table [x=Ik5, y=U0] {Daten_Ersatzspannungsquelle.csv}node[above,pos=0.1] {(Frage 2)};
    \end{axis}
\end{tikzpicture}
\caption{Kennlinie einer Ersatzspannungsquelle}
\label{diag:Kennlinie einer Ersatzspannungsquelle}
\end{figure}

\end{document}
Dateianhänge
