[gelöst] Flussdiagramm mit tikz - Pfeil will nicht wie ich



mgoe
Forum-Newbie
Forum-Newbie

Beiträge: 3
Anmeldedatum: 22.05.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.05.2009, 10:57     Titel: [gelöst] Flussdiagramm mit tikz - Pfeil will nicht wie ich
  Antworten mit Zitat
Hallo,

ich bin noch relativ neu in latex und schreibe gerade an meiner Projektdokumentation und wollte ein kleines Flussdiagramm erstellen.

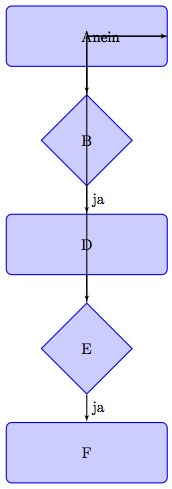

Doch ich schaffe es nicht, das der Pfeil nach oben recht an den Elementen vorbei und nicht durch sie geht.

Hat irgendjemand eine Idee was ich falsch mache?

Hier mein kleiner Code - und im Anhang einen Screenshot, wie es jetzt aussieht.

Code • Öffne in Overleaf

\documentclass{scrreprt}
\usepackage{tikz}
\usepackage{pgflibraryshapes}
\usetikzlibrary{trees,arrows}

\begin{document}

\begin{tikzpicture}
[auto,
decision/.style={diamond, draw=blue, thick, fill=blue!20, text width=5em, text badly centered, inner sep=1pt},
block/.style ={rectangle, draw=blue, thick, fill=blue!20, text width=10em, text centered, rounded corners, minimum height=4em},
line/.style ={draw, thick, -latex',shorten >=0pt},
cloud/.style ={draw=red, thick, ellipse, fill=red!20, minimum height=4em}
]
\matrix [column sep=5mm,row sep=7mm]
{
& \node [block] (write) {A
}& \\
& \node [decision] (write-done) {B}; & \\
& \node [block] (review) {D}; & \\
& \node [decision] (review-done) {E}; & \\
& \node [block] (send) {F}; & \\
};
\begin{scope}[every path/.style=line]
\path (write) -- (write-done);
\path (write-done) |- node [right] {nein} (write); % TODO fix
\path (write-done) -- node [midway] {ja} (review);
\path (review) -- (review-done);
\path (review-done) |- node [right] {nein} (write); % TODO fix
\path (review-done) -- node [midway] {ja} (send);

\end{scope}
\end{tikzpicture}

\end{document}



Ich bin für jeden Tipp sehr dankbar.

gruß
mgoe

 Beschreibung:
so sieht es momentan aus

Download
 Dateiname:  doku.jpg
 Dateigröße:  12.91 KB
 Heruntergeladen:  1411 mal


Zuletzt bearbeitet von mgoe am 25.05.2009, 10:09, insgesamt einmal bearbeitet
Private Nachricht senden Benutzer-Profile anzeigen

Stefan Kottwitz
Admin
Admin


Beiträge: 1958
Anmeldedatum: 08.07.08
Wohnort: Hamburg
Version: TeX Live 2016
     Beitrag Verfasst am: 23.05.2009, 20:32     Titel: Nodes und Anker
  Antworten mit Zitat
Hallo mgoe,

willkommen im Forum!
Du könntest Anker verwenden:
Code • Öffne in Overleaf
\path (write.south) -- (write-done.north);
\path (write-done.south) -- node [midway] {ja} (review.north);



Viele Grüße,

Stefan
Private Nachricht senden Benutzer-Profile anzeigen

mgoe
Forum-Newbie
Forum-Newbie

Beiträge: 3
Anmeldedatum: 22.05.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 23.05.2009, 21:46     Titel:
  Antworten mit Zitat
Hallo Stefan,

vielen Dank für deine Antwort.
habe deinen Vorschlag eingearbeitet - sieht schon fast perfekt aus.

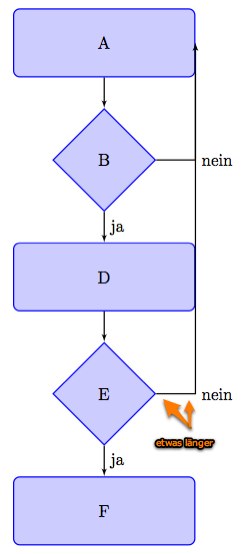

kann ich den horizontalen Teil des Pfeiles etwas verlängern, so das sie nicht übereinander liegen?

Hier der aktualisierte Code:

Code • Öffne in Overleaf

\documentclass{scrreprt}
\usepackage{tikz}
\usepackage{pgflibraryshapes}
\usetikzlibrary{trees,arrows}

\begin{document}

\begin{tikzpicture}
[auto,
decision/.style={diamond, draw=blue, thick, fill=blue!20, text width=5em, text badly centered, inner sep=1pt},
block/.style ={rectangle, draw=blue, thick, fill=blue!20, text width=10em, text centered, rounded corners, minimum height=4em},
line/.style ={draw, thick, -latex',shorten >=0pt},
cloud/.style ={draw=red, thick, ellipse, fill=red!20, minimum height=4em}
]
\matrix [column sep=5mm,row sep=7mm]
{
& \node [block] (write) {A
}& \\
& \node [decision] (write-done) {B}; & \\
& \node [block] (review) {D}; & \\
& \node [decision] (review-done) {E}; & \\
& \node [block] (send) {F}; & \\
};
\begin{scope}[every path/.style=line]
\path (write) -- (write-done);
\path (write-done.east) -| node [right] {nein} (write.east);  % TODO fix
\path (write-done) -- node [midway] {ja} (review);
\path (review) -- (review-done);
\path (review-done.east) -| node [right] {nein} (write.east); % TODO fix
\path (review-done) -- node [midway] {ja} (send);


\end{scope}
\end{tikzpicture}

\end{document}



gruß
mgoe

 Beschreibung:
neue version

Download
 Dateiname:  test.jpg
 Dateigröße:  17.29 KB
 Heruntergeladen:  1393 mal
Private Nachricht senden Benutzer-Profile anzeigen

mgoe
Forum-Newbie
Forum-Newbie

Beiträge: 3
Anmeldedatum: 22.05.09
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.05.2009, 10:08     Titel:
  Antworten mit Zitat
habe jetzt die Lösung:

Code • Öffne in Overleaf

\documentclass{scrreprt}
\usepackage{tikz}
\usepackage{pgflibraryshapes}
\usetikzlibrary{trees,arrows}

\begin{document}

\begin{tikzpicture}
[auto,
decision/.style={diamond, draw=blue, thick, fill=blue!20, text width=5em, text badly centered, inner sep=1pt},
block/.style ={rectangle, draw=blue, thick, fill=blue!20, text width=10em, text centered, rounded corners, minimum height=4em},
line/.style ={draw, thick, -latex',shorten >=0pt},
cloud/.style ={draw=red, thick, ellipse, fill=red!20, minimum height=4em}
]
\matrix [column sep=5mm,row sep=7mm]
{
& \node [block] (write) {A
}; & \coordinate (dummy-write);\\
& \node [decision] (write-done) {B}; & \coordinate (dummy-write-done);\\
& \node [block] (review) {D}; & \\
& \node [decision] (review-done) {E}; & \coordinate (dummy-review-done);\\
& \node [block] (send) {F}; & \\
};
\begin{scope}[every path/.style=line, rounded corners]
\path (write) -- (write-done);
\path (write-done.east) -> node[above] {nein} (dummy-write-done.east);
\path (write-done) -- node [midway] {ja} (review);
\path (review) -- (review-done);
\path (review-done.east) -- node[above] {nein} (dummy-review-done) -- (dummy-write-done) -- (dummy-write) -- (write.east);
\path (review-done) -- node [midway] {ja} (send);
\end{scope}
\end{tikzpicture}
\end{document}



vielen dank nochmal
