Hallo zusammen,
für meine Bachelorarbeit habe ich Messwerte die im Sekundentakt mit einer fortlaufenden Nummer bei Null beginnend aufgezeichnet wurden.
Mittels tikzpicture plotte ich diese Werte; die vergengene Zeit auf der x-Achse.
Nun hätte ich gerne, dass es mir die x-Achse in Minuten skaliert und nicht in Sekunden.
Gibt es eine Möglichkeit dies beim Definieren der axis zu ändern, oder muss ich dafür meine Messwerte für die x-Achse über Excel in Minuten (mit entsprechenden Nachkommastellen für die korrekte Auflösung der Sekunden) umrechnen?
Falls gewünscht kann ich auch noch ein Minimalbeispiel nachliefern.
Vielen Dank!
Grüße
Formatierung der x-Achse von Sekunden auf Minuten ändern
Re: Formatierung der x-Achse von Sekunden auf Minuten ändern
Wie den anderen Threads zu entnehmen ist, sollte grundsätzlich ein solches Beispiel geliefert werden.Nrbrt hat geschrieben:Falls gewünscht kann ich auch noch ein Minimalbeispiel nachliefern.
Hier das Minimalbeispiel und die zugehörende Tabelle:
Ich würde nun gerne bei sonst gleicher Anzeige die x-Achse auf die Anzeige von Minuten ändern, also in diesem Fall die x-Achse von 0 bis 19 (Minuten) skalieren.
Dankesehr!
\documentclass[ 12pt,
a4paper,
]{scrreprt}
\usepackage[ngerman]{babel}
\usepackage{tikz}
\usepackage{pgfplots}
\begin{document}
\begin{figure}
\centering
\begin{tikzpicture}
\begin{axis}[axis x line=bottom, axis y line=left,
xlabel= Zeit, xmin=0,
ylabel= Beschriftung, ymin=59, ymax=62,
width=0.9\textwidth, height=5cm,
/pgf/number format/.cd, use comma, 1000 sep = {}
]
\addplot[mark=, color=blue, smooth] table{Tab1.txt};
\end{axis}
\end{tikzpicture}
\caption{Bildunterschrift}
\label{referenz}
\end{figure}
\end{document}
Dankesehr!
- Dateianhänge
-
- Tab1.txt
- (16.52 KiB) 311-mal heruntergeladen
Wie wäre es damit?
\documentclass[margin=5pt]{standalone}
\usepackage[ngerman]{babel}
\usepackage{pgfplots} % lädt tikz
\usepgfplotslibrary{units}
\pgfplotsset{
compat=1.12,% für den Online-Editor, sonst 1.13
/pgf/number format/.cd,
use comma%,
% 1000 sep = {}
}
\begin{document}
\begin{tikzpicture}
\begin{axis}[
axis x line=bottom, axis y line=left,
xlabel=Zeit,
ylabel=Beschriftung,
xmin=0, xmax=540,
ymin=59, ymax=62,
xtick={0,60,...,540},
xticklabel={%
\pgfmathdivide{\tick}{60}% ähnliches Beispiel mit \pgfmathparse im Abschnitt 4.15 der pgfplots-Dokumentation
\pgfmathprintnumber{\pgfmathresult}%
},
x unit=min,
width=0.9\textwidth, height=5cm
]
\addplot[mark=none, color=blue, smooth] table{Tab1.txt};
\end{axis}
\end{tikzpicture}
\end{document}- Dateianhänge
-

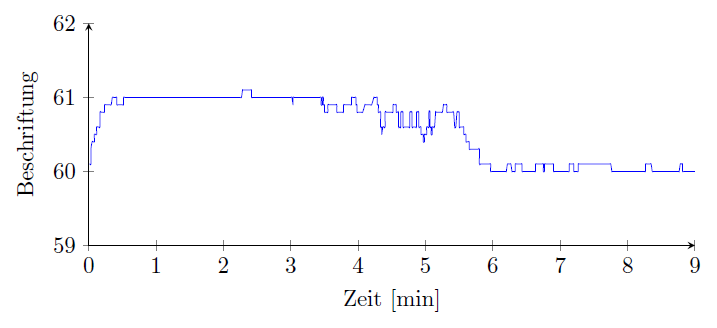

- Druckfilter.png (13.8 KiB) 2538 mal betrachtet
