von **Rolli** » Do 11. Jan 2018, 21:08

Hallo Jimmy1411,

Zu Deiner Teilfrage betr. Strichstärke: Schau Dir mal meine Antwort zu dieser Frage an:

http://golatex.de/strichstaerke-der-unt ... 19422.html

Gruß vom Rolli

von **u_fischer** » Di 9. Jan 2018, 16:43

Mit adjustbox geht es einfacher:

\documentclass{scrreprt}
\usepackage{graphicx}
\usepackage{threeparttable}
\usepackage{adjustbox}
\begin{document}
\begin{table}[htpb]
   \centering
   \begin{threeparttable}
   \adjustboxset*{valign=M}
      \begin{tabular}{c|c|c}
      & zeitkontinuierlich & zeitdiskret\\
      \hline
      \adjustbox{angle=90}{wertkontinuierlich}
      &
      \adjustimage{scale=0.6}{example-image} &
      \adjustimage{scale=0.6}{example-image}\\
      \hline
      \adjustbox{angle=90}{wertdiskret} &
      \adjustimage{scale=0.6}{example-image} &
      \adjustimage{scale=0.6}{example-image}\\
      \end{tabular}
      \caption{Klassizierung von Signalen}
      \label{abb:klassifizierungVonSignalen}
   \end{threeparttable}
\end{table}
\end{document}

von **Jimmy1411** » Di 9. Jan 2018, 16:08

Danke! Tut seinen Dienst.

von **markusv** » Fr 5. Jan 2018, 12:34

Meine etwas kompliziertere Lösung möchte ich nicht vorenthalten:

\documentclass{scrreprt}
\usepackage{graphicx}
\usepackage{threeparttable}
\usepackage{tabularx}
\usepackage{showframe} %nur zu Testzwecken
\renewcommand{\tabularxcolumn}[1]{>{\centering\arraybackslash}m{#1}} %siehe u.a. http://golatex.de/viewtopic,p,97729.html#97729
\begin{document}
\begin{table}[htpb]
   \centering
   \begin{threeparttable}
      \begin{tabularx}{\textwidth}{c|X|X}%X-Spalten aus dem tabularx-Paket für gleichbreite Spalten
      & zeitkontinuierlich & zeitdiskret\\
      \hline
      \rotatebox[origin=c]{90}{wertkontinuierlich} &
      \includegraphics[width=\linewidth]{example-image} &%geändert, siehe Minimalbeispielanleitung
      \includegraphics[width=\linewidth]{example-image}\\
      \hline
      \rotatebox[origin=c]{90}{wertdiskret} &
      \includegraphics[width=\linewidth]{example-image} &
      \includegraphics[width=\linewidth]{example-image}\\
      \end{tabularx}
      \caption{Klassizierung von Signalen}
      \label{abb:klassifizierungVonSignalen}
   \end{threeparttable}
\end{table}
\end{document}

von **Bartman** » Fr 5. Jan 2018, 12:28

Zur senkrechten Zentrierung fällt mir gerade nur folgende "Lösung" ein:

\documentclass{scrreprt}
\usepackage[demo]{graphicx}
\usepackage[ngerman]{babel}

\begin{document}
\begin{table}[htbp]
	\centering
	\begin{tabular}{c|c|c}
	& zeitkontinuierlich & zeitdiskret\\
	\hline
	\rotatebox{90}{\parbox{3.5cm}{\centering wertkontinuierlich}} &
	\includegraphics[scale=0.6]{Bild} &
	\includegraphics[scale=0.6]{Bild}\\
	\hline
	\rotatebox{90}{\parbox{3.5cm}{\centering wertdiskret}} &
	\includegraphics[scale=0.6]{Bild} &
	\includegraphics[scale=0.6]{Bild}\\
	\end{tabular}
	\caption{Klassizierung von Signalen}
	\label{abb:klassifizierungVonSignalen}
\end{table}
\end{document}

von **Jimmy1411** » Fr 5. Jan 2018, 12:08

Hallo,

kann mir jemand einen Tipp geben, wie ich den Text in der linken Spalte zentrieren kann? Ich habe bereits alle möglichen Boxen ausprobiert, aber ich komme nicht zu meinem Ergebnis.

\documentclass{scrreprt}
\usepackage{graphicx}
\usepackage{threeparttable}

\begin{document}
\begin{table}[htpb]
	\centering
	\begin{threeparttable}
		\begin{tabular}{c|c|c}
		& zeitkontinuierlich & zeitdiskret\\
		\hline
		\rotatebox[origin=l]{90}{wertkontinuierlich} &
		\includegraphics[scale=0.6]{Bild} &
		\includegraphics[scale=0.6]{Bild}\\
		\hline
		\rotatebox[origin=l]{90}{wertdiskret} &
		\includegraphics[scale=0.6]{Bild} &
		\includegraphics[scale=0.6]{Bild}\\
		\end{tabular}
		\caption{Klassizierung von Signalen}
		\label{abb:klassifizierungVonSignalen}
	\end{threeparttable}
\end{table}
\end{document}

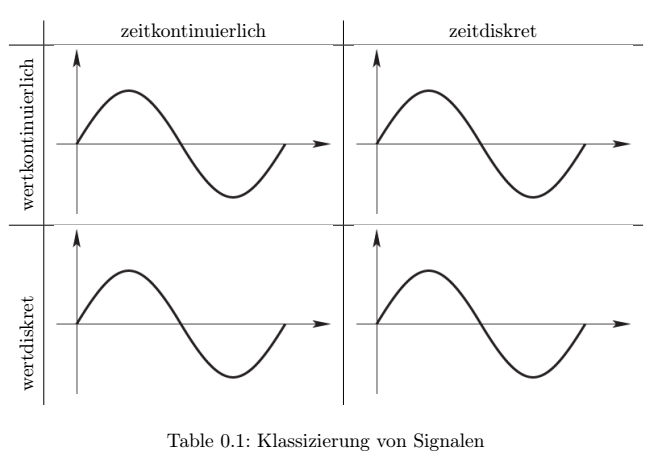

Zweite Frage: Ist die Dicke der Trennlinie tatsächlich derart unterschiedlich wie im Anhang abgebildet oder ist das nur ein Anzeigefehler?

Danke im Voraus!

Jimmy
