Hallo,
ich bin gerade in einer Arbeit den "Steradianten" am erklären.
Dazu würde ich gerne folgende Grafik verwenden. Meine Tikz-Kenntnisse belaufen sich nahezu auf Null. Deswegen wollte ich Fragen, ob jemand von euch so eine Grafik ohne großen Aufwand erstellen kann?
Wie lang dauert sowas?
Bis ich nun die Kapiteln im Tikz Manual nachlese und die dann auch noch verstehe, vergeht mindestens eine Woche und diese Zeit hab ich nicht...
Nur so will ich das Bild auch nicht einfügen, weil das einfach total behämmert aussieht.
3D-Kugel in Tikz Thema ist als GELÖST markiert
\documentclass[12pt,a4paper]{scrreprt} \usepackage{tikz} \usetikzlibrary{ quotes, angles, babel, calc } \begin{document} \begin{tikzpicture} \coordinate (O) at (0,0); \coordinate (X) at (1,0); \node[draw,circle,minimum size=4cm](kreis) at (0,0){$\bullet$}; \draw[dashed] (O) -- (-2,2) coordinate(G1); \draw[dashed] (O) -- (2,2) coordinate(G2); \end{tikzpicture} \end{document}
-
- Forum-Meister
- Beiträge: 809
- Registriert: Di 2. Okt 2012, 21:42
- Wohnort: NRW
Ein Beispiel für eine Kugel findest Du unter: http://tex.stackexchange.com/questions/ ... es-in-tikz
Oder in den texamples: http://www.texample.net/tikz/examples/s ... ian-grids/ - das könnte zum Starten helfen.
Oder in den texamples: http://www.texample.net/tikz/examples/s ... ian-grids/ - das könnte zum Starten helfen.
Ich habe kürzlich ebenfalls ein geometrisches Gebilde erzeugt und sah mich durch Dein Anliegen motiviert, auszuprobieren, ob ich das hinkriege.
Den Quelltext in der scope-Umgebung nahm ich von "TikZ: inverted cone (similar to linked thread but different issue)".
Den Quelltext in der scope-Umgebung nahm ich von "TikZ: inverted cone (similar to linked thread but different issue)".
\documentclass[tikz, border=5pt]{standalone} \usepackage{sansmath} %\usetikzlibrary{shadings} \usetikzlibrary{intersections} \begin{document} \begin{tikzpicture}[font=\sansmath] \coordinate (O) at (0,0); % Hintergrundfarbe der Kugel %\shade[ball color=blue,opacity=0.2] (0,0) circle [radius=2cm]; % Kegel \begin{scope} \def\rx{0.71} % horizontal radius of the ellipse \def\ry{0.15} % vertical radius of the ellipse \def\z{0.725} % distance from center of ellipse to origin \path[name path=ellipse] (0,\z) ellipse ({\rx} and {\ry}); \path[name path=horizontal] (-\rx,\z-\ry*\ry/\z) -- (\rx,\z-\ry*\ry/\z); \path [name intersections={of = ellipse and horizontal}]; % Radien bis zur Grundfläche des Kegels in der Kugel \draw[fill=gray!50, gray!50] (intersection-1) -- (0,0) -- (intersection-2) -- cycle; % Grundfläche des Kegels in der Kugel \draw[fill=gray!30, densely dashed] (0,\z) ellipse ({\rx} and {\ry}); \end{scope} % Beschriftung des Kegels \draw (0.25,0.4) -- (0.9,0.1) node at (1.05,0.0) {$q$}; % Kugel \draw (O) circle [radius=2cm]; % Beschriftung des Mittelpunktes der Kugel \filldraw (O) circle (1pt) node[below] {$P$}; % Radien \draw[densely dashed] (O) to [edge label=$r$] (-1.33,1.33); \draw[densely dashed] (O) -- (1.33,1.33); % Ausschnitt der Kugeloberfläche \draw[red] (-1.35,1.47) arc [start angle=140, end angle=40, x radius=17.6mm, y radius=14.75mm]; \draw[red, densely dashed] (-1.36,1.46) arc [start angle=170, end angle=10, x radius=13.8mm, y radius=3.6mm]; \draw[red] (-1.29,1.52) arc [start angle=-200, end angle=20, x radius=13.75mm, y radius=3.15mm]; % Beschriftung des Ausschnitts der Kugeloberfläche \draw (-1.2,2.2) -- (-0.53,1.83) node at (-1.37,2.37) {$A$}; \end{tikzpicture} \end{document}
- Dateianhänge
-

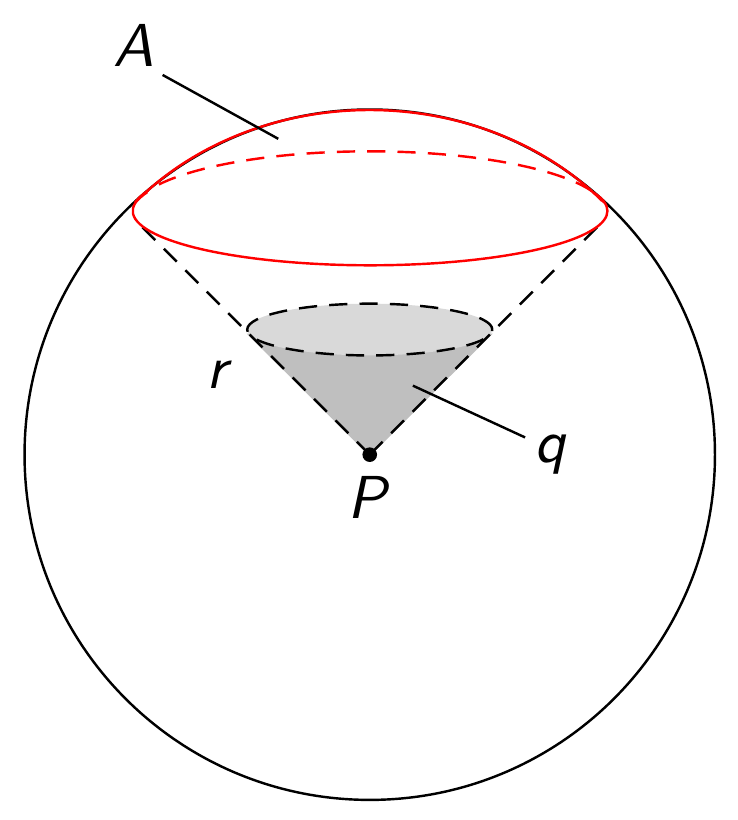

- Steradiant.png (25.69 KiB) 4871 mal betrachtet
- Stefan Kottwitz
- Admin
- Beiträge: 2534
- Registriert: Di 8. Jul 2008, 00:39
- Kontaktdaten:
Hi Bartman,
ich habe das schöne Beispiel in die TeXample Galerie eingestellt: Steradian cone in sphere.
Stefan
ich habe das schöne Beispiel in die TeXample Galerie eingestellt: Steradian cone in sphere.
Stefan
